Năng lượng mặt trời là nguồn năng lượng tái tạo đang phát triển mạnh mẽ. Các kỹ sư cần xem xét các tùy chọn khác nhau cho cài đặt năng lượng mặt trời của họ dựa trên một loạt các yếu tố.
Có một số loại cấu trúc lắp đặt điện mặt trời:
- Lắp đặt trên mặt đất (Ground-mounted)
- Lắp đặt trên mái (Roof-top)
- Lắp đặt trên cột (Pole-mounted)
- Lắp đặt trên mặt nước (Floating solar)
Ba loại đầu tiên sẽ được đề cập trong bài viết này và các bài viết tiếp theo trong loạt bài viết này. Bạn có thể tìm hiểu thêm về cấu trúc lắp đặt điện mặt trời trên mặt nước trong buổi hội thảo trực tuyến này: “Floating Solar Farms” (Các trang trại năng lượng mặt trời trên mặt nước).”
Mô hình cấu trúc lắp đặt PV với STAAD.Pro
Bảng điều khiển tạo ra năng lượng điện có thể là thành phần chính trong các giải pháp này, nhưng để cung cấp một nền tảng ổn định để đơn vị có thể hoạt động, cần phải có một khuôn khung cấu trúc phù hợp. Đây là nơi phần mềm phân tích cấu trúc STAAD.Pro có thể cung cấp cho các nhà thiết kế một hệ thống để thiết kế cấu trúc hỗ trợ của họ bằng các công cụ như:
- Mô hình hóa tiên tiến
- Gán phần tử
- Tải và kỹ thuật áp dụng tải Hãy bắt đầu với lý do đầu tiên, mô hình hóa tiên tiến.
Mô hình hóa nâng cao cho cấu trúc mặt trời

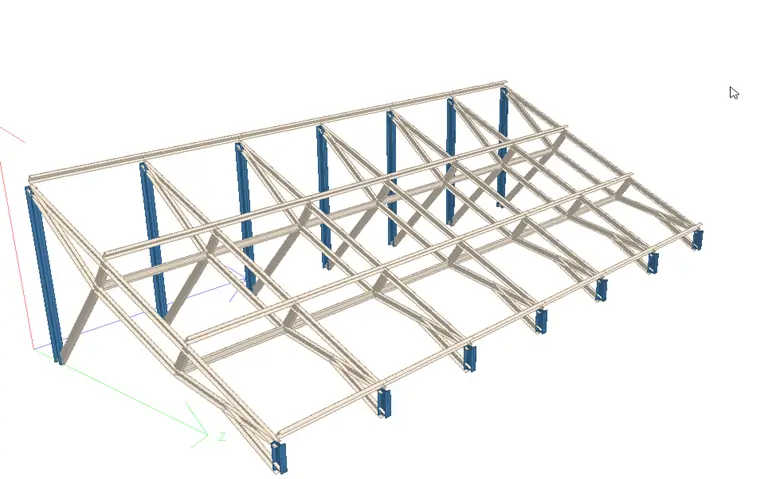

Các cấu trúc hỗ trợ năng lượng mặt trời thường có xu hướng phổ biến. Các cấu trúc loại khung linh hoạt này chủ yếu được mô hình trong bộ mô hình phân tích của STAAD bằng cách sử dụng Cấu trúc Trợ giúp. Chúng cũng có thể được mô hình trong giao diện STAAD thông thường bằng cách sử dụng các phần tử nút, thanh và các lệnh như “Translation Repeat” để hoàn thành mô hình cấu trúc. Khi có thể, hiệu ứng căng nhiệt do nhiệt độ nên được xử lý bằng cách gán các lệnh giải phóng trục trong mô hình STAAD.
Các dự án năng lượng mặt trời nổi bật khác
Với OpenSTAAD, bạn có thể tận dụng API và liên kết các công cụ bên ngoài như Microsoft Excel với STAAD để tạo mô hình chỉ trong vài giây. Việc tạo mô hình tham số hóa bằng các tệp mẫu tùy chỉnh rất tiện lợi và tiết kiệm rất nhiều thời gian. Các chuyên gia kỹ thuật của Bentley tạo các tệp tùy chỉnh bằng cách sử dụng API để giúp người dùng tự động hóa quy trình làm việc
Các kỹ thuật mô hình hóa, phân tích và thiết kế tương tự cho cả cấu trúc lắp đặt trên mái và cấu trúc lắp đặt trên mặt đất. Tuy nhiên, do tải trọng gió cao, vật liệu thép cấu trúc và các hình dạng thép cấu trúc sử dụng sẽ khác nhau. Thép cấu trúc, cả thép cán nóng và thép cán lạnh, là lựa chọn ưa thích cho việc thiết kế cấu trúc hỗ trợ điện mặt trời PV.

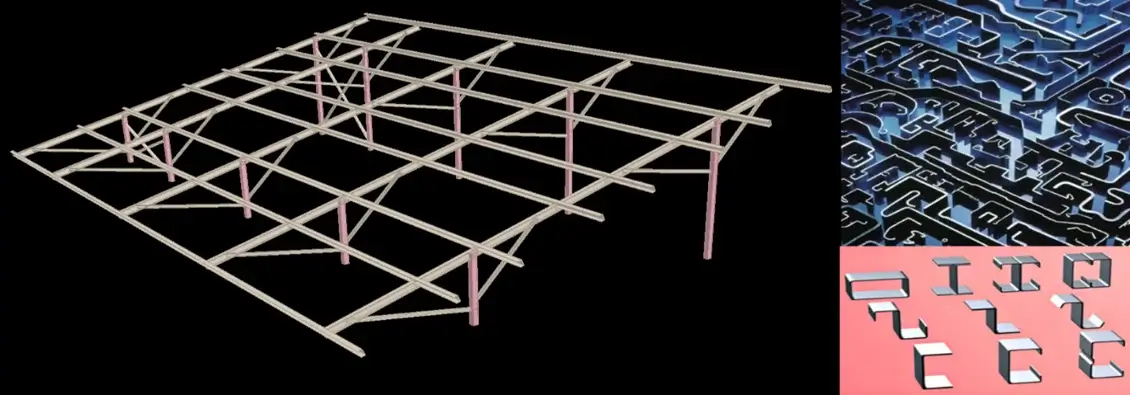

Trong các dự án năng lượng mặt trời, đặc biệt là cấu trúc năng lượng mặt trời trên mặt đất, thông thường các phần cấu trúc được tạo từ thép cán lạnh, bởi vì chúng:
- Tiết kiệm chi phí.
- Nhẹ.
- Dễ dàng lắp ráp và tháo dỡ tại hiện trường.

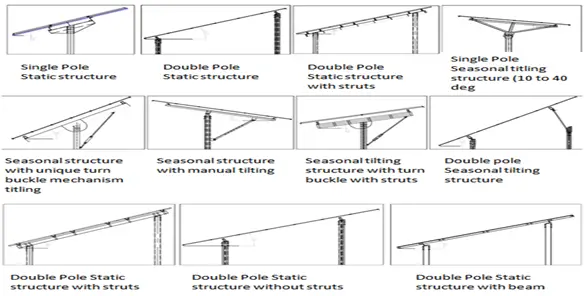

Có các sắp xếp cấu trúc và cơ chế khác nhau trong các dự án khác nhau. Góc nghiêng có thể cố định ở một góc cố định hoặc tự động thay đổi hoặc thủ công tại các mùa khác nhau. Cấu hình phải được mô hình chính xác, vì ứng dụng tải gió phụ thuộc vào góc nghiêng của nó

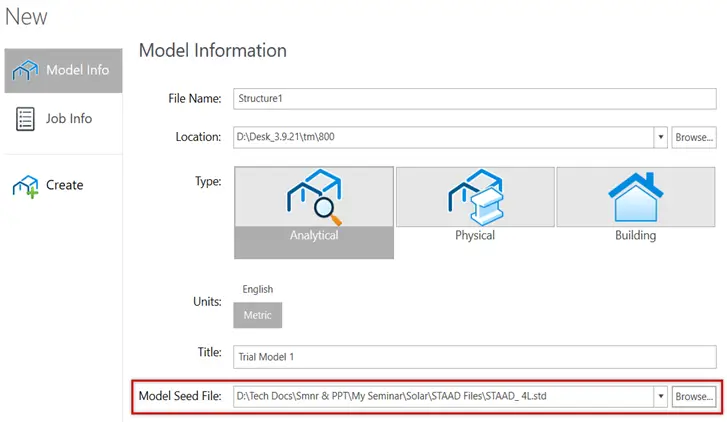

Các cấu trúc hỗ trợ năng lượng mặt trời thường có cấu hình điển hình. Do đó, quy trình làm việc thường liên quan đến việc thực hiện các công việc lặp đi lặp lại, chẳng hạn như việc sử dụng lại các gán phần tử, góc beta, trường hợp tải và kết hợp. Tạo tùy chọn tệp gốc có sẵn trong STAAD bởi vì Cập nhật 6 cho phép sao chép và sử dụng lại ngay lập tức dữ liệu như thuộc tính vật liệu, hồ sơ phần tử, trường hợp tải và kết hợp
