Kỳ này trong loạt bài “Mẹo và Thủ thuật NX”, ta sẽ bàn về Template Parts – bộ phận mẫu trong NX: chúng là gì, tại sao bạn nên sử dụng chúng và cách chúng có thể giúp cải thiện quy trình làm việc của bạn.
Template Parts (Bộ Phận Mẫu) là các bộ phận được định nghĩa sẵn, được dùng để làm bước khởi đầu trong thiết kế. Chúng chứa các điều kiện tiên quyết và các thiết lập cụ thể cho bộ phận, giúp bạn tiết kiệm thời gian trong các tác vụ sau này. Bạn hãy xem video dưới đây để biết Template Part trong NX có thể giúp nâng cao quy trình thiết kế của bạn như thế nào.
Bắt đầu với bộ phận mẫu trong NX
Khi bắt đầu dự án mới, người ta thường chọn thẻ File rồi chọn lệnh New. Sau đó, người ta dễ quen tay mà nhấn OK và bắt đầu công việc trong bộ phận mới dựa trên các thiết lập mặc định, không suy nghĩ gì thêm. Tuy nhiên, đây không phải là cách tốt nhất. Một yếu tố rất quan trọng là bạn phải chú ý đến các tùy chọn và thiết lập khác nhau trong những bước hành động tiếp theo của bạn, đảm bảo rằng bộ phận được thiết lập tối ưu cho chuyên ngành và loại công việc cụ thể của dự án của bạn.
Template Part – Bộ Phận Mẫu trong NX là gì
Bộ Phận Mẫu là các bộ phận bắt đầu, chứa các điều kiện tiên quyết và các thiết lập cụ thể, giúp bạn tối ưu hóa việc xử lý và sử dụng dữ liệu. Mỗi mẫu được phát triển để cung cấp các công cụ và lệnh quan trọng nhất cho chuyên ngành mà chúng đại diện. Các bộ phận này có sẵn và nhằm để phục vụ các ứng dụng chung, phù hợp với đa phần khách hàng. Tuy nhiên, chúng vẫn có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể của công ty của bạn.
Hành vi và ngoại hình của một bộ phận với dữ liệu 3D có thể khác với cách nó hoạt động trong một cụm lắp ráp hoặc trong bản vẽ. Các thiết lập này được tối ưu hóa cho các Bộ Phận Mẫu của từng chuyên ngành và đã được nhóm NX phát triển và tinh chỉnh theo thời gian, dựa trên các yêu cầu từ cộng đồng sử dụng NX.
Khi bắt đầu một dự án mới, điều quan trọng là bạn cần chọn một mẫu sao cho phù hợp chặt chẽ với nhu cầu thiết kế của bạn. Bằng cách này, bạn tiết kiệm được khoảng thời gian lẽ ra phải dành cho những tác vụ đơn giản, đi kèm với mỗi bộ phận và cụm lắp ráp mà bạn tạo ra.
Những thiết lập cụ thể cần xem
Ngoài việc chọn một Bộ Phận Mẫu thích hợp, có một loạt các thiết lập quan trọng hơn mà bạn cần xem xét khi bắt đầu một dự án mới. Hai điều quan trọng cần chú ý là các đơn vị và các bộ phận được tham chiếu.

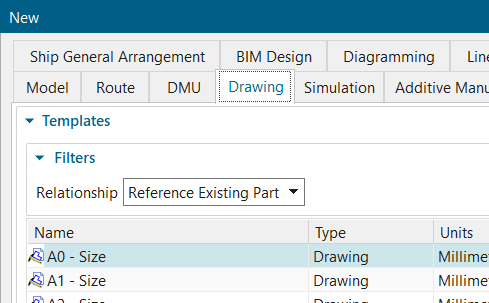

Danh sách thả xuống Units rất dễ hiểu. Ở đây, ta chọn sẽ thiết kế trong hệ đơn vị mét (Metric) hay hệ đơn vị Anh (Imperial), và điều này sẽ thiết lập các đơn vị mặc định cho thiết kế và mô hình.
Một thiết lập quan trọng khác cần nhấn mạnh là danh sách Relationship (quan hệ). Ở đây, ta chỉ định liệu có bộ phận sẵn có nào sẽ được tham chiếu trong bộ phận mới. NX áp dụng nguyên tắc Master Modeling Concept, theo đó bộ phận thiết kế chứa các định nghĩa hình học 3D đóng vai trò là định nghĩa thiết kế chủ hoặc nguồn sự thật duy nhất.
Điều này có nghĩa là các chuyên ngành khác sẽ liên kết với mô hình chủ. Các tham chiếu hoặc liên kết đến mô hình chủ này được tạo tự động khi tùy chọn reference được kích hoạt. Thực hiện lựa chọn này là một bước quan trọng cho các mẫu như bản vẽ Drawing, mô phỏng Simulation và sản xuất Manufacturing. Đối với các bộ phận không sử dụng quan hệ, danh sách thả xuống này sẽ không khả dụng.
Bước tiếp theo là gì
Sau khi chọn Bộ Phận Mẫu, bạn đã sẵn sàng để bắt đầu thiết kế. Giờ bạn có sẵn mọi lệnh thiết yếu và các thiết lập quan trọng. Nếu bạn làm việc trên nhiều chuyên ngành cùng một lúc, NX sẽ tự động điều chỉnh bộ công cụ cho chuyên ngành cụ thể khi bạn chuyển đổi giữa các bộ phận làm việc (work part). Khi bạn đã sẵn sàng để sang một dự án khác, cú nhảy trở lại với một Bộ Phận Mẫu mới là cách hoàn hảo để bắt đầu.
