Trong lĩnh vực thiết kế sản phẩm số, sự chính xác và rõ ràng luôn là yếu tố sống còn – đặc biệt đối với những kỹ sư, lập trình viên CAD/CAM, và những ai làm việc trong ngành công nghiệp gia công cơ khí. Dù bạn thiết kế một chi tiết nhỏ hay một cụm lắp ráp phức tạp, việc chuyển tải ý đồ thiết kế một cách mạch lạc đến quá trình sản xuất là điều tối quan trọng. Vai trò của Product Manufacturing Information (PMI – Thông tin sản xuất sản phẩm) trở thành chìa khóa giúp bạn đạt được điều này. PMI tích hợp các chú thích thiết yếu và metadata để đảm bảo sản phẩm được chế tạo chính xác, giảm thiểu rủi ro lỗi sản xuất, duy trì sự nhất quán trong các đợt sản xuất.
Tự động hoá PMI với quy tắc MBD từ thư viện Reuse
Một trong những tính năng mạnh mẽ và còn ít được khai thác trong NX chính là thư viện Reuse – đặc biệt là các quy tắc logic MBD. Trước đây, việc thêm PMI thường được thực hiện bằng cách chọn từng kích thước và chú thích qua thanh công cụ – phương pháp này dễ dẫn đến sai sót và tốn thời gian, nhất là khi làm việc theo nhóm lớn hoặc nhiều dự án một lúc. Các quy tắc MBD xuất hiện như một giải pháp thông minh giúp tự động hóa quá trình này.

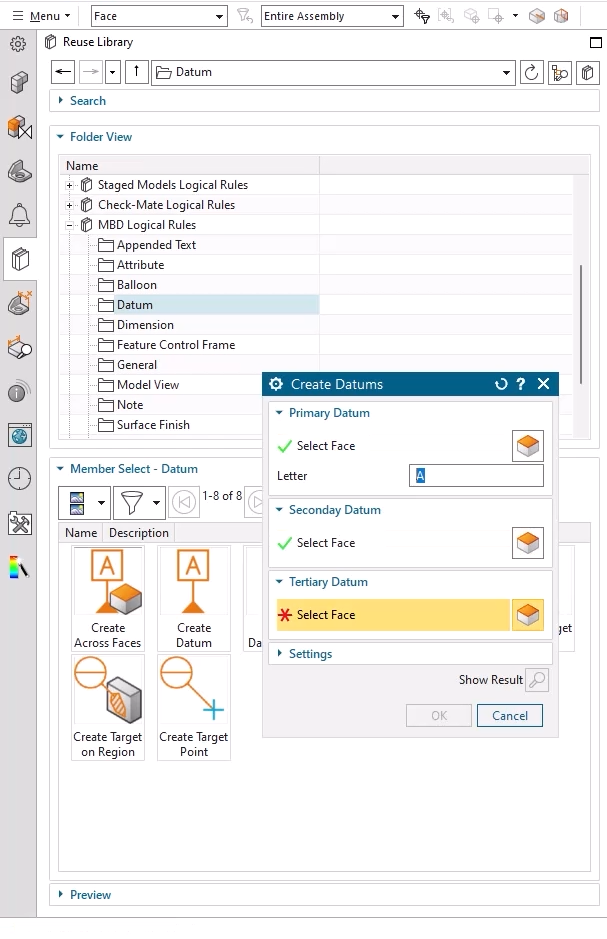

Các quy tắc MBD là những template được chuẩn hóa, giúp bạn áp dụng các thành phần PMI chỉ bằng vài thao tác đơn giản. Tất cả được tổ chức thành các nhóm như Kích thước, Datums, và Khung kiểm soát hình học. Người dùng chỉ cần duyệt đến nhóm phù hợp, nhấn đôi vào quy tắc mong muốn, và tuân theo hướng dẫn trong cửa sổ lệnh. Phần mềm sẽ tự động cập nhật mô hình với các chú thích chính xác, đúng vị trí mà không cần nhiều thao tác thủ công.
Cách làm này không chỉ tiết kiệm thời gian mà còn đảm bảo sự đồng bộ. Các quy tắc giúp giảm nguy cơ thiếu sót thông tin quan trọng hoặc phát sinh lỗi do làm tay. Đây còn là sự hỗ trợ đắc lực cho người mới, giúp họ nhanh chóng nắm bắt quy trình chuẩn mà không cần học thuộc hết mọi chi tiết.
Thiết lập sai số hình học với khung kiểm soát tính năng
Sau khi hoàn thành PMI cơ bản, bước kế tiếp là định nghĩa các dung sai hình học thông qua khung kiểm soát tính năng (Feature Control Frame – FCF). Đây là chú thích quan trọng để quy định mức độ biến thiên cho phép của hình học chi tiết. Trong NX, việc thêm FCF khá trực quan, nhưng để thao tác nhanh gọn bạn cần vài tip nhỏ.

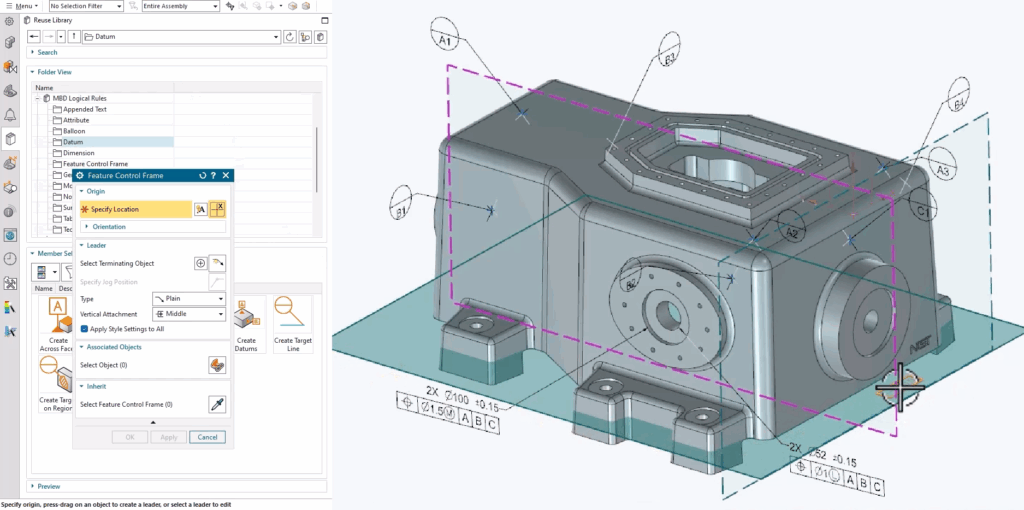

Hãy chọn lệnh Feature Control Frame trong nhóm Annotation, chỉ định mặt phẳng gắn FCF, tiếp theo là chọn đối tượng kết thúc cho đường leader (liên kết chú thích tới chi tiết liên quan). Thanh toolbar trên cùng cho phép bạn điền các đặc tính như – độ phẳng, độ vuông góc, vị trí – cùng với dung sai và điểm chuẩn cần tham chiếu.
Kết quả là các chú thích vừa rõ ràng vừa gắn với vị trí chuẩn xác trên mô hình. Điều này rất hữu ích đối với bộ phận kiểm tra chất lượng hoặc lập trình gia công CNC, đảm bảo hiểu đúng ý đồ thiết kế khi kiểm tra hoặc chế tạo. Đầu tư thời gian thiết lập FCF giúp tiết kiệm rất nhiều chi phí sửa lỗi về sau.
Tăng khả năng đọc chú thích với cài đặt hướng note PMI
Khi mô hình ngày càng phức tạp, đảm bảo các chú thích PMI luôn dễ đọc là thử thách lớn. Đặc biệt khi xoay hoặc zoom mô hình, các chú thích dạng note có thể bị nghiêng hoặc co nhỏ khiến việc đọc khó khăn. NX hỗ trợ bạn bằng các cài đặt orientation cho note PMI, cho phép cố định vị trí, kích thước của note so với màn hình.

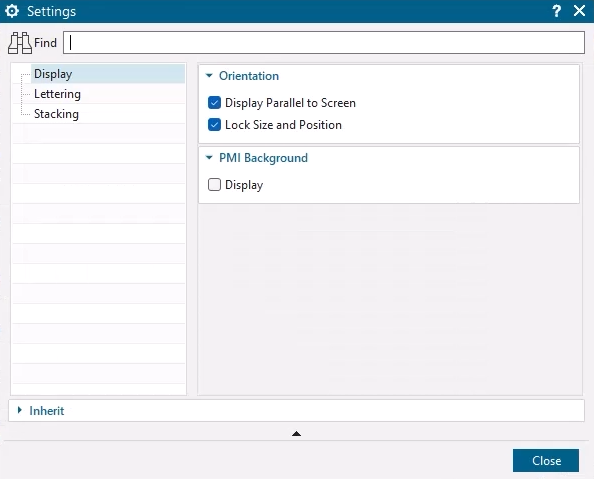

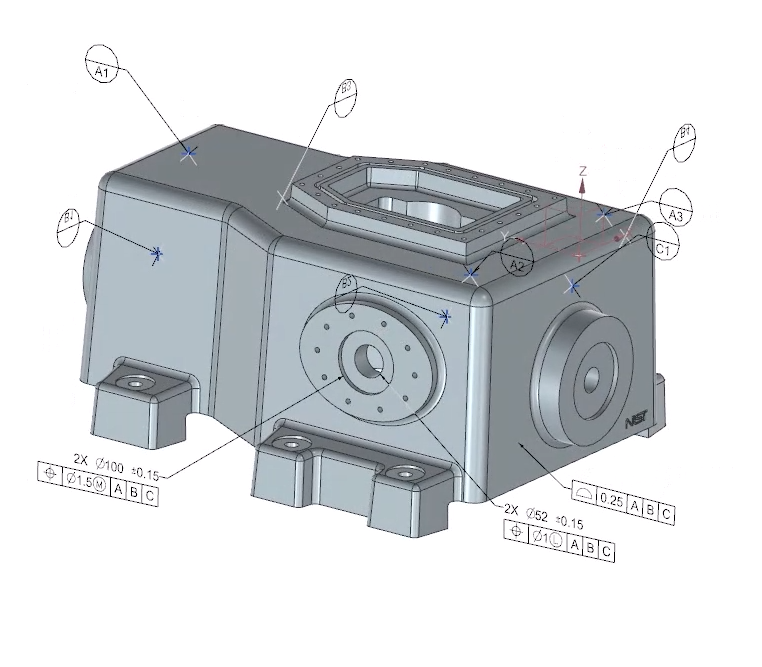

Để sử dụng, chỉ cần nhấn chuột phải lên note cần thiết lập, chọn “Settings”. Trong cửa sổ hiện ra, hãy bật hai tùy chọn: “Giữ note song song màn hình” và “Khóa kích thước & vị trí”. Nhờ vậy, note luôn đọc được rõ bất kể bạn thao tác thu phóng hay xoay mô hình – cực kỳ hữu ích khi thuyết trình hoặc review thiết kế với khách hàng, đội sản xuất.
Mẹo hữu ích: Áp dụng cài đặt orientation giúp tối ưu khả năng đọc chú thích PMI trong mọi tình huống, cải thiện hiệu quả quá trình xem mô hình cũng như tương tác nhóm đa bộ phận.
Các điểm mấu chốt khi triển khai PMI thông minh
Việc tích hợp PMI vào quy trình thiết kế không hề phức tạp nếu bạn biết tận dụng đúng công cụ. Các quy tắc logic MBD, khung kiểm soát tính năng, cũng như các thiết lập orientation đều có thể giúp bạn hợp lý hóa thao tác, giảm thiểu rủi ro và hỗ trợ chuyển giao chính xác thông tin tới các bộ phận sản xuất hoặc kiểm tra chất lượng.
- Tận dụng thư viện Reuse & quy tắc MBD để đồng bộ, nhanh chóng áp dụng PMI
- Thêm khung kiểm soát tính năng để định nghĩa sai số hình học một cách hệ thống
- Tùy chỉnh orientation cho note đảm bảo chú thích luôn dễ đọc kể cả khi trình chiếu
Hi vọng những chia sẻ này sẽ giúp công việc thiết kế của bạn trở nên mượt mà, nhanh chóng và chuyên nghiệp hơn – sẵn sàng cho sản xuất và chinh phục các yêu cầu khắt khe của ngành công nghiệp cơ khí!
