Bạn đang tìm hiểu về cách kiểm tra và xác nhận thiết kế mạch in (PCB) trong phần mềm NX? Video Tips and Tricks dưới đây sẽ hướng dẫn chi tiết từng bước sử dụng PCB Exchange để đảm bảo thiết kế của bạn đạt tiêu chuẩn chất lượng ngay từ đầu. Hãy cùng khám phá quy trình thiết lập thuộc tính linh kiện, tạo báo cáo xác thực và phân tích kết quả trong PCB Exchange nhé!


Tại sao cần xác nhận thiết kế?

Xác thực thiết kế là một bước quan trọng giúp nâng cao chất lượng sản phẩm cuối cùng. Việc nhận diện sớm các vấn đề trong quá trình thiết kế sẽ giúp bạn dễ dàng sửa đổi, tiết kiệm đáng kể thời gian lẫn chi phí sản xuất, đồng thời tối ưu hóa quy trình làm việc. Kiểm tra xác nhận còn giúp đảm bảo sản phẩm tuân thủ các tiêu chuẩn ngành, quy định nội bộ và yêu cầu từ khách hàng, giúp thiết kế PCB của bạn đạt chuẩn và sẵn sàng sản xuất.

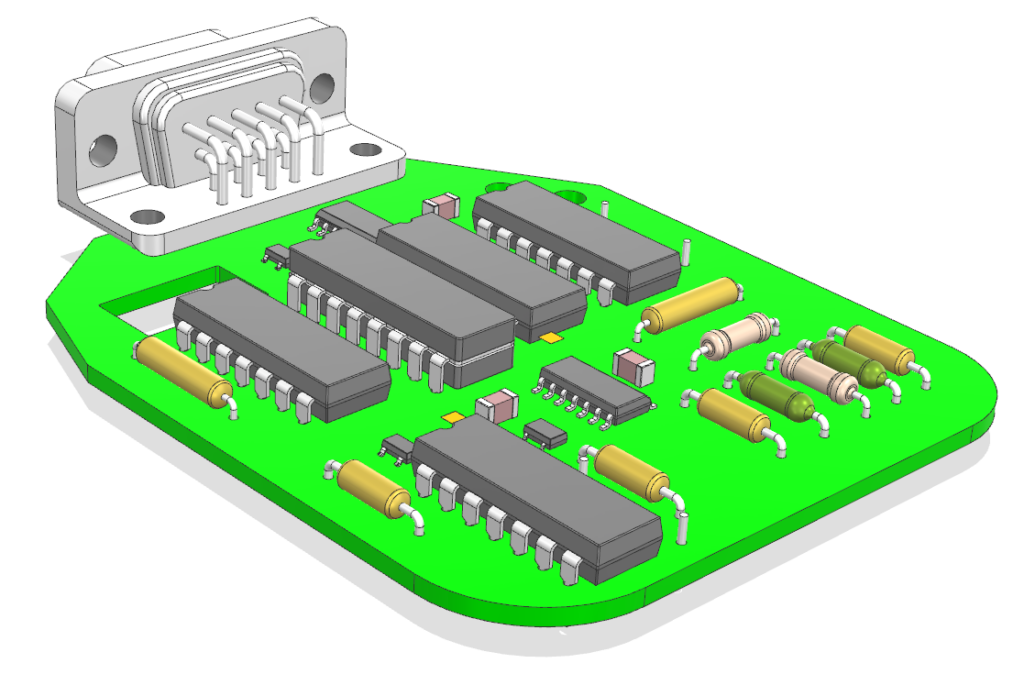

Thiết kế mạch in PCB cần xác nhận chặt chẽ trước khi sản xuất để nâng cao chất lượng và giảm lỗi

Thiết lập thuộc tính linh kiện trong PCB Exchange

Trước khi tiến hành xác nhận, bạn cần thiết lập chính xác các thuộc tính cho bo mạch, linh kiện và lỗ khoan. Việc này đảm bảo dữ liệu đầu ra sau khi kiểm tra luôn đầy đủ, chi tiết và phản ánh đúng hiện trạng thiết kế. Khi chạy bài kiểm tra, NX sẽ hiển thị bảng kết quả cho thấy thông tin từng linh kiện trên bảng mạch, từng lỗ khoan cũng như các thuộc tính tương ứng với từng loại phép kiểm tra.

Xác nhận PCA – Công cụ đánh giá toàn diện

Validate PCA là công cụ mạnh mẽ nhất trong PCB Exchange dùng để xác định các vấn đề phổ biến trên board mạch ngay từ giai đoạn thiết kế. Với khả năng phát hiện các vi phạm quy tắc thiết kế, lỗi kết nối hoặc những điểm cần lưu ý, Validate PCA giúp bạn chủ động xử lý sớm và tiết kiệm thời gian hơn so với việc để lỗi phát sinh ở giai đoạn sản xuất hoặc lắp ráp.

Validate PCA trong PCB Exchange sẽ đánh dấu các linh kiện có cảnh báo hoặc lỗi khi kiểm tra thiết kế

Bên cạnh các thông báo lỗi hoặc cảnh báo, Validate PCA còn sinh ra các bảng chi tiết về kích thước board, tổng hợp linh kiện, lỗ khoan, vị trí đặt linh kiện cùng số lượng cụ thể cho từng loại. Nhờ đó, các kỹ sư dễ dàng tổng hợp và đánh giá nhanh toàn bộ thiết kế PCB.

Báo cáo Lightweight và Component – Đáp ứng mọi nhu cầu tổng hợp

Bên cạnh Validate PCA, PCB Exchange còn cung cấp hai báo cáo khác là Lightweight và Component. Báo cáo Lightweight mang đến bản tóm tắt ngắn gọn các thông tin chủ chốt về thiết kế như thuộc tính linh kiện, cấu trúc lắp ráp và dữ liệu liên quan đến sản xuất. Đây là lựa chọn tối ưu để cập nhật trạng thái thiết kế nhanh, hoặc chia sẻ thông tin với những người không cần dữ liệu chuyên sâu.

Trong khi đó, báo cáo Component lại đi sâu vào từng linh kiện, cung cấp thông tin chi tiết về vật liệu, thông số kỹ thuật, tiêu chuẩn sản xuất và nhiều dữ liệu kỹ thuật khác – rất thích hợp cho các kỹ sư muốn hiểu rõ từng thành phần trong bo mạch.

Hướng tới sản xuất – Tiếp theo nên làm gì?

Sau khi hoàn tất xác nhận thiết kế trên PCB Exchange, bạn có thể xuất file sản xuất, bản vẽ lắp ráp và tải trực tiếp lên nền tảng PCB Exchange Connect. Công cụ này hỗ trợ gửi dữ liệu cho nhà cung cấp PCB để nhận báo giá, đặt hàng và theo dõi toàn bộ tiến trình sản xuất. Quy trình này giúp kiểm soát tốt hơn, minh bạch hóa và góp phần đưa sản phẩm nhanh chóng ra thị trường với chất lượng đảm bảo.
