Gia cố nền đất bằng cột là một giải pháp quan trọng trong lĩnh vực địa kỹ thuật, nhất là với các dự án hạ tầng xây dựng trên nền đất yếu. Việc gia cố này không chỉ giúp tăng khả năng chịu tải, kiểm soát lún mà còn giảm thiểu nguy cơ hóa lỏng trong điều kiện chấn động mạnh. Phần mềm PLAXIS hiện nay là công cụ mô phỏng Phương pháp Phần tử hữu hạn được các kỹ sư tin dùng để thiết kế và dự báo hiệu quả các biện pháp cải tạo nền đất bằng cột.

Các mục tiêu chính của gia cố nền bằng cột

Gia cố nền đất bằng cột nhằm đạt được các mục tiêu sau:

• Kiểm soát lún: Hạn chế độ dịch chuyển thẳng đứng, đảm bảo công trình ổn định và sử dụng lâu dài.
• Tăng sức chịu tải: Nâng cao khả năng chịu lực của nền đất, phục vụ các hạng mục có tải trọng lớn.
• Giảm nguy cơ hóa lỏng: Giảm tối đa khả năng đất chuyển đổi thành trạng thái lỏng khi chịu tải động hoặc rung động mạnh.

Các phương pháp gia cố nền bằng cột thường áp dụng trong PLAXIS

Các kỹ thuật gia cố nền bằng cột phổ biến gồm:

• Cọc đá
• Cọc cát chèn
• Cọc vi bê tông (micropile), cọc vật liệu cứng
• Khoan phụt vữa áp lực cao (jet grouting)

Các phương pháp này có sự khác nhau rõ rệt về vật liệu sử dụng, cách thức thi công và mức độ thay đổi địa chất nền. Ví dụ, cọc đá có đặc điểm đẩy trồi đất xung quanh khi thi công, trong khi cọc vật liệu cứng thì gần như không di dời đất.

Các phương pháp mô hình hóa trên PLAXIS

Trong PLAXIS, kỹ sư có thể lựa chọn nhiều phương pháp mô hình tùy vào mức độ chi tiết và hiệu ứng mong muốn:

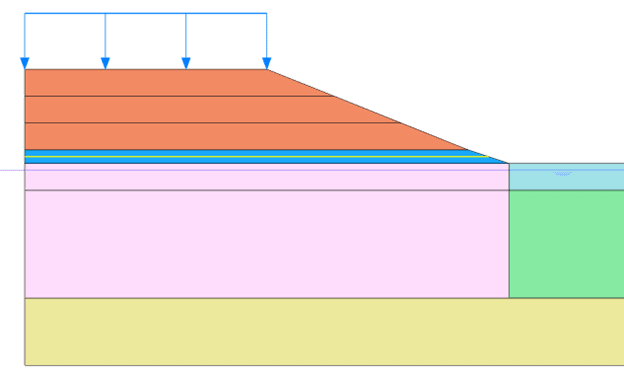

1. Mô hình khối đồng nhất (2D): Đơn giản nhất, dựa trên việc xác định độ cứng tương đương của khối gia cố, cho kết quả lún tổng thể hợp lý nhưng không tính được nội lực trong các cột (Xem Hình 1).

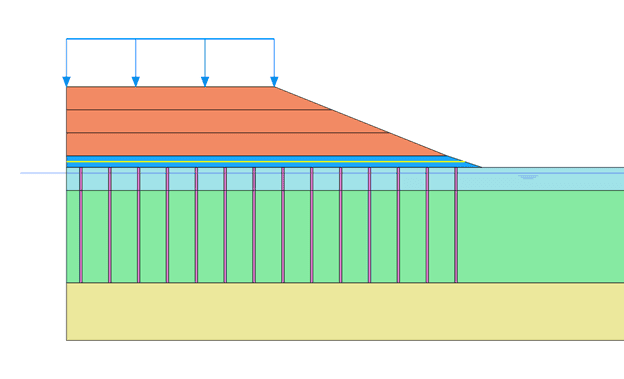

2. Mô hình tấm truyền (2D): Dùng tấm truyền lực nhằm cải thiện khả năng truyền tải trọng, giúp tính toán được nội lực trong cột, nhưng hạn chế trong việc mô phỏng hiện tượng móp, chọc thủng (Xem Hình 2).

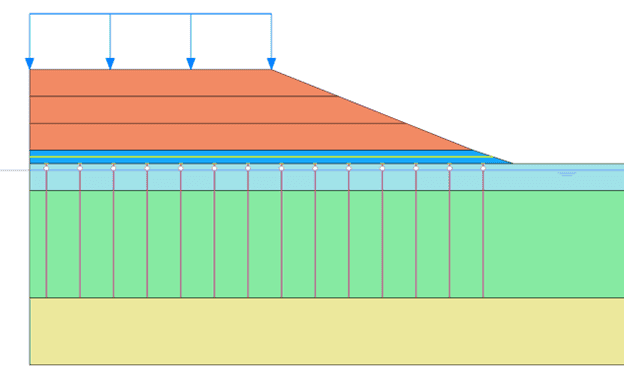

3. Mô hình cọc nhúng (2D): Cho phép xác định điều kiện đầu cuối của cọc, hiệu chỉnh hệ số cứng của tiếp giáp, thường kết hợp với tấm truyền lực trên đỉnh để xử lý hiện tượng chọc phá không thực tế (Xem Hình 3).

4. Mô hình phần tử liên tục (2D): Xem các cọc đá như các vách tường dày trong đất. Có hai cách tương đương hóa:

• Độ dày tường bằng đường kính cọc đá: Mô hình hóa trực tiếp theo tỷ lệ thực tế nhưng cần điều chỉnh hệ số cứng cho phù hợp khoảng cách giữa các cọc.
• Cứng tường bằng cứng cọc: Điều chỉnh độ dày tường sao cho tổng hệ số cứng tương đương cốt liệu, đảm bảo khả năng chịu lực như thực tế.

Mô hình này lý tưởng để phân tích trạng thái giới hạn cuối cùng (ULS) – khi xuất hiện biến dạng dẻo lớn trong cọc đá.

5. Mô hình phần tử liên tục (3D): Cho phép biểu diễn hình học thực tế của cả hệ nền-cột, mô phỏng đầy đủ ứng xử không gian của nền gia cố dưới nhiều trường hợp tải trọng phức tạp. Đây là mô hình tối ưu nhất về khía cạnh chi tiết nhưng tốn kém tài nguyên tính toán (Xem Hình 5).

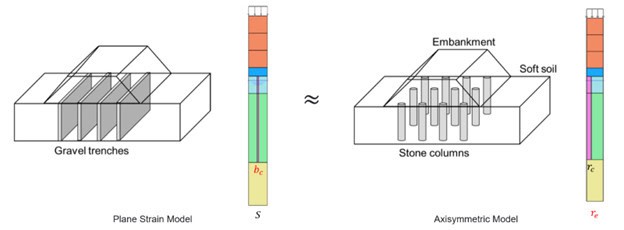

Khái niệm “unit cell” khi hiệu chỉnh mô hình phẳng 2D

“Unit cell” là một khái niệm quan trọng giúp các kỹ sư địa kỹ thuật kết nối giữa mô hình tính đơn giản 2D với hành vi thực tế phức tạp 3D. Nhờ hiệu chỉnh tham số như độ cứng và ma sát tiếp giáp bằng unit cell, mô hình phẳng 2D có thể dự báo chính xác ứng xử của nền gia cố cột ngoài thực tế.

Quy trình hiệu chỉnh bằng unit cell:

1. Xác định vùng ảnh hưởng: Thường theo mô hình tam giác, vuông hoặc lục giác, thể hiện khu vực đất chịu ảnh hưởng bởi một cột.
2. Mô hình tham chiếu axisymmetric: Dùng mô hình trục đối xứng để làm tham chiếu đối chiếu với mô hình phẳng, hiệu chỉnh lại các thông số.
3. Với cọc đá: Hiệu chỉnh chủ yếu là độ cứng/tỷ lệ chiều rộng dải cọc nhằm đảm bảo ứng xử hình học và phân phối tải trọng phù hợp.
4. Với cọc cứng: Cần hiệu chỉnh kỹ hơn: truyền lực đầu cọc, hệ số cứng tiếp giáp, sức kháng đáy cọc… nhằm mô phỏng đúng tác động hỗ trợ và ngăn lún lệch của cọc trong nền đất yếu.

Kết luận

Việc sử dụng các kỹ thuật mô hình hóa hiện đại trên PLAXIS như 2D, 3D, cọc nhúng, phần tử liên tục… giúp kỹ sư dự báo lún, nội lực và kiểm soát rủi ro trong các dự án hạ tầng xây dựng trên nền đất yếu một cách chính xác, tiết kiệm và an toàn. Khi công nghệ tính toán ngày càng phát triển, kỹ thuật gia cố nền bằng cột và phần mềm PLAXIS sẽ tiếp tục là bộ đôi quan trọng trong kho vũ khí của kỹ sư hạ tầng hiện đại.
