Chào mừng trở lại với phần tiếp theo của mẹo và thủ thuật NX. NX Composites
Trong bài viết này chúng tôi sẽ đào sâu hơn vào NX Composites mọi thứ liên quan đến phiên bản NX được phát hành vào tháng 12 năm 2022. Vòng lặp phát hành liên tục của chúng tôi đồng nghĩa với việc chúng tôi liên tục thêm các chức năng mới vào NX dựa trên phản hồi từ bạn, những người sử dụng của chúng tôi.
Phần trước trong chuỗi đã tìm hiểu về Design Space Explorer. Nếu bạn đã bỏ lỡ nó, hãy kiểm tra video bằng cách nhấp vào liên kết YouTube bên dưới
Bây giờ, chúng ta sẽ tiến vào tập của tuần này!
Nội dung trong bài viết này
Giới thiệu NX Composites
Trong bài viết này, chúng ta sẽ xem xét việc sử dụng Vật liệu NX Composite. Đây sẽ là một loạt hai phần; đừng quên kiểm tra lại cho phần thứ hai vào tuần tới. Đầu tiên, hãy tự nhắc lại về ý nghĩa thực sự của Vật liệu Composite trong NX.
Xác định bề mặt layup - NX Composites
Trong suốt bài viết này, bộ phận đang được thảo luận sẽ là một tấm ván nói chung và sự tập trung là điều tra khả năng sản xuất bộ phận bằng vật liệu NX composite. Trước khi áp dụng vật liệu composite đúng, có một số bước cần xem xét để đảm bảo bộ phận của bạn được tối ưu hóa. Đầu tiên, chúng ta cần xác định Bề mặt Lớp Layup.
Để làm điều này, chúng ta sẽ cần sử dụng ứng dụng Composite trong NX và xác định bề mặt lớp. Đó là một quy trình khá đơn giản; bạn chỉ cần điều hướng đến tùy chọn NX Composites trong thanh công cụ của bạn và chọn Bề mặt Lớp từ các tùy chọn có sẵn cho bạn

Xác định và lựa chọn laminate
Với Rosette đã được xác định, bạn hiện đang ở trong một vị trí tốt để có thể xác định lớp laminate. Đây là một bước khá dễ dàng; bạn chỉ cần điều hướng đến Tấm Laminate trong thanh công cụ của bạn và chọn cả Bề mặt Lớp và Rosette từ các tùy chọn được hiển thị.
Tịnh Tiến
Điều này cho phép bạn chọn một điểm trên mặt làm gốc và xoay hệ tọa độ.
Tiêu chuẩn
Tùy chọn này cung cấp cho bạn các điều khiển tiêu chuẩn thay vì xoay gốc xung quanh hệ thống tọa độ. Bạn sẽ có hoàn toàn kiểm soát gốc – Origin, đồng thời có thể chọn Hướng Không động-Zero Direction cho vật liệu của bạn.
Trong trường hợp sử dụng cụ thể này, chúng tôi đã chọn tùy chọn Tiêu chuẩn.
Xác định vùng tổng hợp
Sau bước trước đó, bạn hiện đã sẵn sàng xác định khu vực composite bằng cách chọn Bề mặt Lớp. Một công cụ quan trọng cần sử dụng trong quy trình là hệ thống “Rosette“; hệ thống “Rosette” được sử dụng như một hệ thống tọa độ cho hướng sợi, điều này rất quan trọng sau này nếu/bạn muốn thực hiện mô phỏng khả năng sản xuất. Nhấp vào Rosette, và bạn sẽ được cung cấp một số tùy chọn. Chúng tôi đã giải thích những tùy chọn này dưới đây để bạn chắc chắn chọn đúng tùy chọn cho quy trình làm việc của bạn:

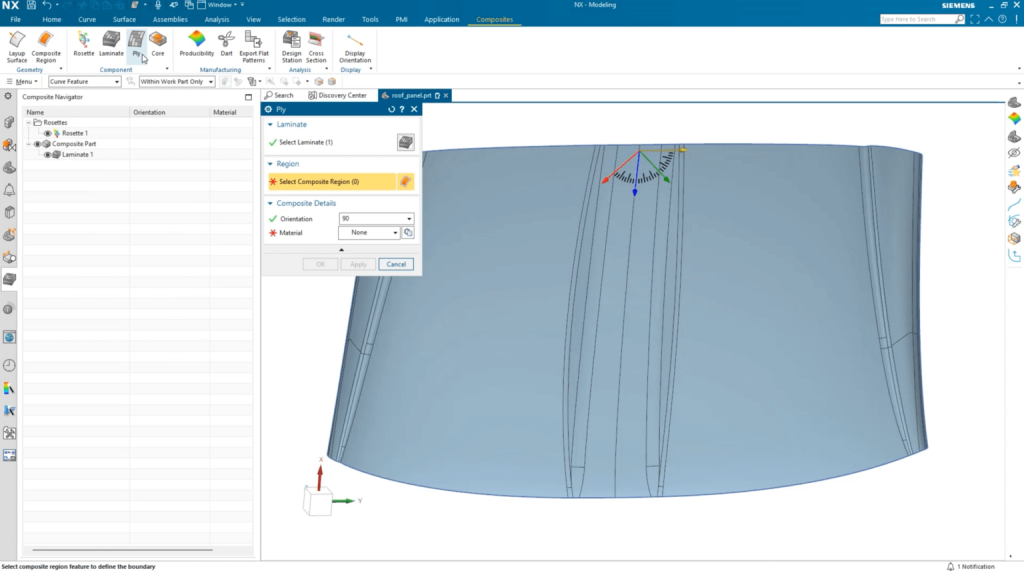

Bạn gần như đã sẵn sàng để bắt đầu áp dụng vật liệu composite của bạn, nhưng còn một bước cuối cùng trước khi thực hiện điều đó. Bạn cần đảm bảo rằng bạn chọn và đặt hướng của lớp Ply để hoàn thành laminate của bạn. Một lần nữa, đó là một bước khá đơn giản; đơn giản là đi tới Composite Navigator của bạn và chọn Ply. Lớp laminate sẽ được chọn tự động và bạn có thể chọn vùng, sau đó chọn hướng của lớp Ply.

Tạo vật liệu tổng hợp
Bây giờ chúng ta đã sẵn sàng bắt đầu làm việc với vật liệu NX composite cho tấm mái. Quan trọng để nhớ rằng việc tạo ra vật liệu composite riêng từ đầu giúp bạn có thể duy trì kiểm soát hoàn toàn về những gì bạn tạo ra, từ đó giúp bạn tạo ra một vật liệu chính xác hơn trong quá trình. Khi tạo ra vật liệu composite của bạn, có một loạt các thiết lập bạn có thể kiểm soát. Hãy xem xét những điều sau:
Đặt tên cho vật liệu của bạn
Không cần phải nói, hãy chắc chắn rằng bạn đặt tên phù hợp cho vật liệu composite của bạn. Trong bài thuyết trình này, chúng tôi đã đặt tên cho vật liệu là ‘woven composite’.
Hình dạng (Form)
Điều này cho phép bạn chọn loại vật liệu composite bạn đang tạo ra. Một lần nữa, việc lựa chọn hình dạng của bạn phụ thuộc vào hiệu ứng mong muốn mà bạn đang nhắm tới. Đối với trường hợp sử dụng cụ thể này, chúng tôi đã chọn tùy chọn woven (dệt).
Giới hạn cắt (Shear Limit)
Giới hạn cắt là một công cụ quan trọng; nó cho phép bạn chọn mức độ vật liệu sẽ bám vào bề mặt trong quá trình sản xuất. Đối với trường hợp sử dụng này, chúng tôi đã chọn 35 độ.
Khi bạn hài lòng với các thiết lập bạn đã chọn, chọn Áp dụng để tạo lớp Ply.
Thực hiện mô phỏng khả năng sản xuất

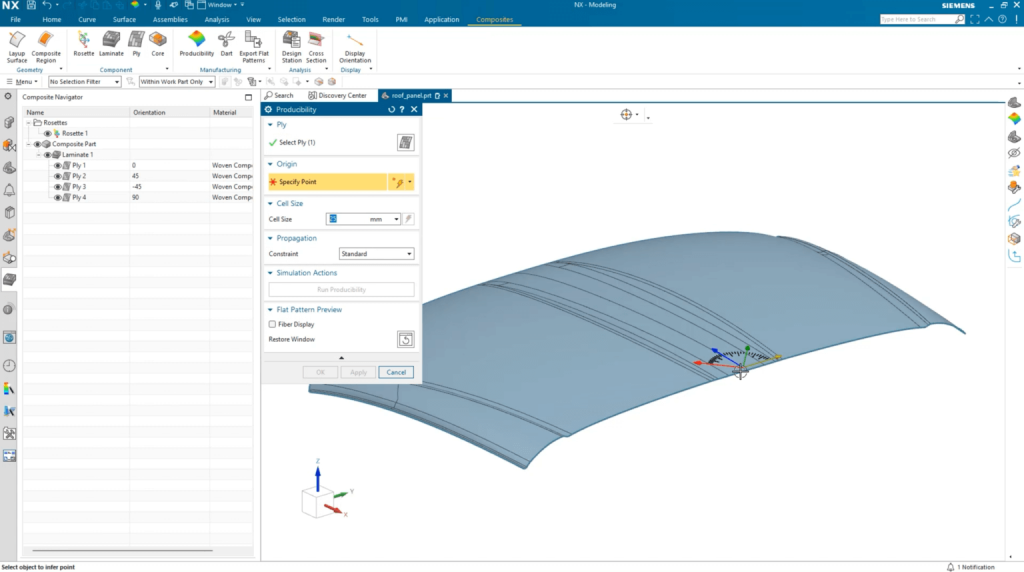

Luôn luôn quan trọng để xem mô phỏng khả năng sản xuất của bất kỳ lớp Ply nào bạn tạo ra, và NX giúp bạn dễ dàng thực hiện điều này. Để làm như vậy, chọn Khả năng sản xuất từ thanh công cụ của bạn, chọn một lớp Ply từ Composite Navigator và sau đó chọn một điểm trên bề mặt. Trong trường hợp sử dụng của chúng tôi, bạn có thể thấy rằng mũi tên cho thấy hướng gốc của sợi dệt. Đối với lớp này, dệt được đặt ở góc 0 độ. Kích thước ô có thể được xác định tự động dựa trên các đối tượng bạn đã chọn, nhưng trong trường hợp sử dụng này, kích thước ô đã được đặt thành 50mm trước khi chúng ta thực hiện mô phỏng.

Kiểm tra kết quả của bạn

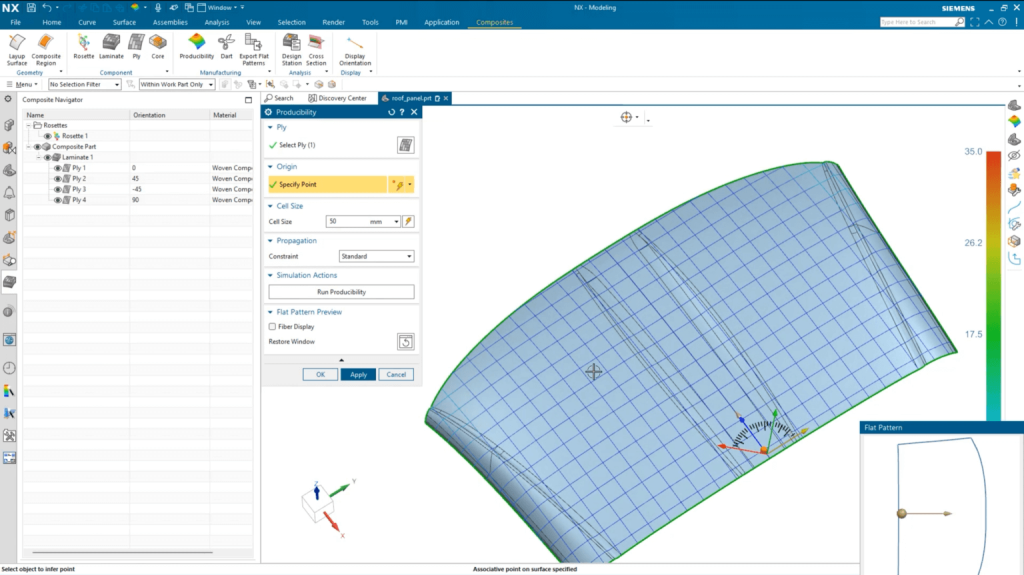

Khi mô phỏng đã hoàn thành, chúng ta có thể xem xét kết quả để xác định khả năng sản xuất của lớp Ply. Tin tốt là không có vùng nào trên lớp Ply chúng ta đã tạo ra, điều này có nghĩa là lớp Ply có thể được sản xuất bằng vật liệu. Quan trọng là phải làm điều này với mỗi lớp Ply để đảm bảo chúng đều phù hợp với mục đích. Trước khi tiếp tục, bạn sẽ thấy rằng hướng dệt cũng tuân theo góc do Rosette quy định; hãy chắc chắn ghi nhớ những yếu tố này khi tạo ra vật liệu composite của riêng bạn!

Phần kết luận
Và đây là phần kết thúc của phần đầu tiên trong chuỗi tập mẹo và thủ thuật về Vật liệu Composite của chúng tôi. Trong tập này, chúng ta đã bàn về:
- Xác định bề mặt lớp
- Xác định khu vực composite
- Xác định và chọn laminate
- Tạo và áp dụng vật liệu composite của bạn
- Cách thực hiện mô phỏng khả năng sản xuất Xem xét kết quả của bạn
Chúng tôi rất mong được mang đến cho bạn tập thứ hai trong chủ đề này. Hãy đồng hành cùng chúng tôi!
