PLAXIS cho Đào Hầm Sâu trong Khối Đá: Công Cụ Mô Phỏng Địa Kỹ Thuật Đa Năng

Điều Kiện Ứng Suất Ban Đầu trong Khối Đá Sâu

Ở độ sâu lớn, đất đá phải chịu các ứng suất tích tụ từ trọng lượng các lớp đất đá phía trên cũng như các ứng suất do vận động kiến tạo địa chất. Khi thực hiện các khai thác hoặc mở rộng trong lòng đất, trường ứng suất bị phá vỡ, tạo ra các ứng suất mới quanh khu vực đào. Việc hiểu rõ giá trị và phương hướng của các ứng suất tự nhiên và ứng suất sinh ra do đào xới là yếu tố then chốt để đảm bảo an toàn cũng như thiết kế hiệu quả cho các dự án đào hầm sâu.

Thông thường, việc xác định ứng suất tại hiện trường cần dựa vào hiểu biết địa chất chi tiết và kinh nghiệm chuyên môn sâu. Tuy nhiên, môi trường địa chất phức tạp của đất đá cổ khiến cho việc dự báo ứng suất thực tế hiện nay là một thách thức lớn. Trong thực tế, thường giả định:

• Ứng suất đứng σv do trọng lượng đất đá trên cùng, bằng y.z (y là trọng lượng riêng, z là độ sâu)
• Ứng suất ngang đều σh lấy theo tỷ lệ K.σv
• Cả σv và σh được xem là ứng suất chính

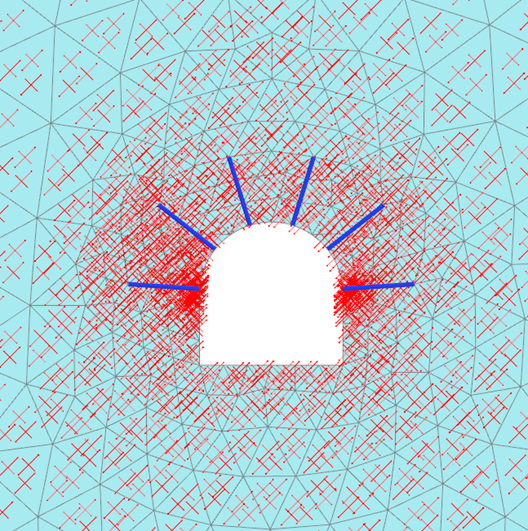

Trong phần mềm PLAXIS, việc thiết lập trạng thái ứng suất ban đầu rất thuận tiện thông qua thủ tục K0, hoặc dùng chế độ “field stress” cho phép thiết lập ứng suất ban đầu bất đẳng hướng với hướng và giá trị do người dùng chỉ định (xem Hình 1).

Chức Năng Tunnel Designer trong PLAXIS

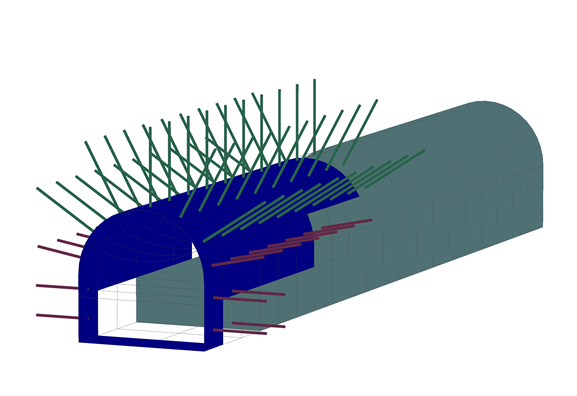

PLAXIS cung cấp bộ công cụ chuyên dụng cho lập mô hình đường hầm, hỗ trợ định dạng hình học không gian đào, gia cố bằng bê tông phun, bu lông nén, xác định đường đi, cũng như các quy trình thi công từng giai đoạn nhanh chóng. Người dùng dễ dàng dựng hình mặt cắt 2D, phát triển lên mô hình 3D hoàn chỉnh, tiết kiệm thời gian và tối ưu hóa hiệu quả làm việc (tham khảo Hình 2).

Hình 2: Mô hình đường hầm được tạo bằng Tunnel Designer trong PLAXIS.

Mô Hình Các Đứt Gãy và Phương Pháp Tách Lớp Đá

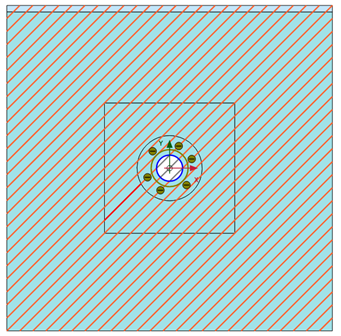

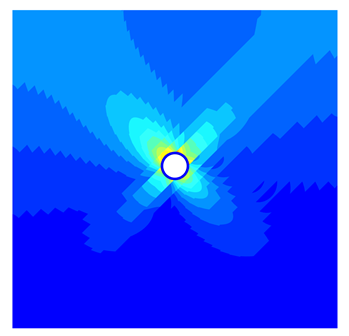

Khối đá sâu thường chứa các đứt gãy, bề mặt trượt yếu, hay các vùng phân lớp làm giảm độ bền tổng thể. Trong PLAXIS, các phần tử “discontinuity” chuyên biệt được dùng để mô hình hóa các mặt yếu này, đóng vai trò quan trọng giúp người dùng xác định đúng ứng xử biến dạng, lực cắt, và điều chỉnh các thông số đàn hồi, bền trượt theo tiêu chuẩn Mohr-Coulomb.

Hình 3: Ứng dụng các phần tử discontinuity trong PLAXIS cho mô hình hoá khe nứt đá.

Cốt thép neo giữ: Ứng Dụng Bé Tông Đầm và Cáp Neo

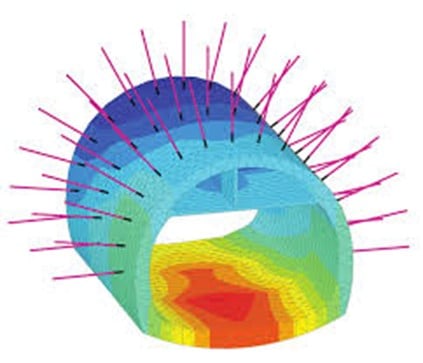

Cốt thép neo giữ là giải pháp nâng cao độ bền và giảm biến dạng của khối đá. Bu lông hoặc cáp neo sẽ được cấy vào nền đá để kiểm soát sự chuyển dịch của khối đá, hạn chế tối đa nguy cơ sụp đổ. PLAXIS hỗ trợ mô hình hóa qua các phần tử “embedded beam”, cho phép cài đặt các thông số đàn hồi, tiết diện, và cường độ liên kết với khối đá lân cận bằng lò xo đàn hồi (elasto-plastic). Giá trị lực cắt cực đại Tmax trên chiều dài cốt thép cũng do người dùng xác định. Đây là giải pháp lý tưởng cho mô hình bu lông đá như hình 4.

Hiệu Ứng Creep – Biến Dạng Phụ Thuộc Thời Gian

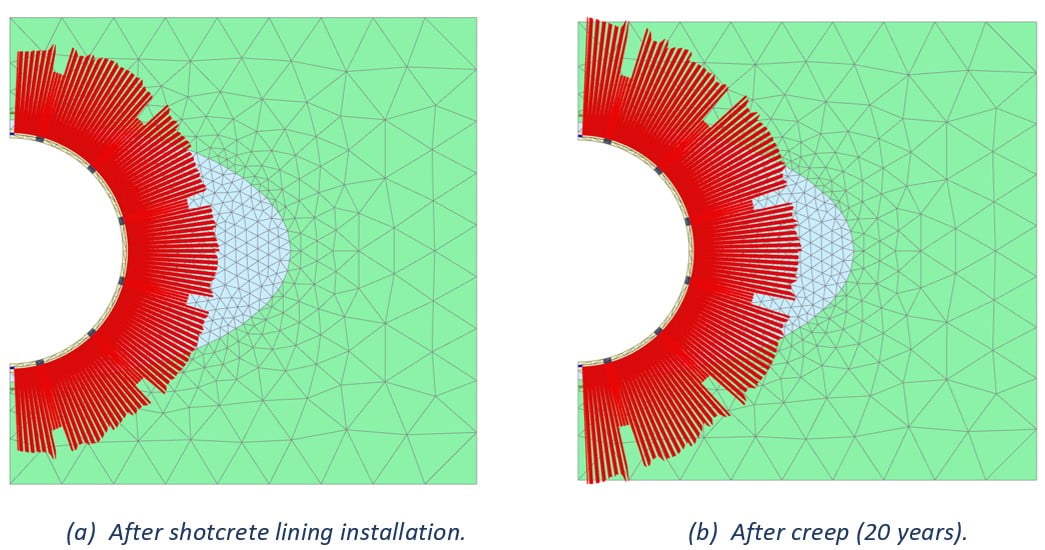

Khi đào các công trình ngầm sâu, ứng suất được giải phóng tạo điều kiện cho hiện tượng biến dạng phụ thuộc thời gian (creep) trong đất đá. Việc lắp đặt lớp tường vây và bê tông chống đỡ cần được tính toán hợp lý nhằm đảm bảo kiểm soát sự tăng áp lực theo thời gian tác dụng lên kết cấu. PLAXIS hỗ trợ cả mô hình creep tuyến tính và phi tuyến (chuỗi Kelvin, Norton…), giúp dự đoán sự phát triển của chuyển vị hội tụ và lực tác động lên kết cấu ống lót/bê tông phun sau đào hầm theo thời gian. Xem ví dụ về lực phát triển trong bê tông phun tại Hình 5.

PLAXIS là giải pháp toàn diện mạnh mẽ cho việc mô hình hóa từ lúc khởi đầu dự án đào sâu trong khối đá cho đến gia cố và vận hành, đem lại độ chính xác và tin cậy cho các kỹ sư làm việc trong ngành hạ tầng và địa kỹ thuật. Kết hợp với khả năng tùy biến linh hoạt, PLAXIS giúp tối ưu quá trình thiết kế, phân tích và giảm thiểu rủi ro thực tế khi thi công.
