Một số đĩa cứng – Rigid Diaphragms như các tấm bê tông, rất cứng so với độ cứng của khung; biến dạng trong mặt phẳng của đĩa là không đáng kể so với các biến dạng ngang của khung. Các đĩa như vậy có thể được phân loại là Đĩa cứng (Rigid Diaphragms). Tính toán, Đĩa cứng được coi là vô hạn cứng. Đĩa cứng có thể quay và di chuyển, nhưng nó không thể biến dạng. Trong một mô hình như vậy, các lực ngang sẽ được phân bố (và phân phối lại ở các cấp độ sau) dựa trên độ cứng tương đối và vị trí của tất cả các thành viên chống lại tải trọng ngang. Nó cung cấp một công cụ phân tích tiện lợi để kết nối các khung với nhau và phân phối lực chuyện đến các khung khác nhau.
Phần 12.2.1.2 của ASCE 7-16 đưa ra một định nghĩa rất hẹp về khi nào một đĩa có thể được coi là Rigid:

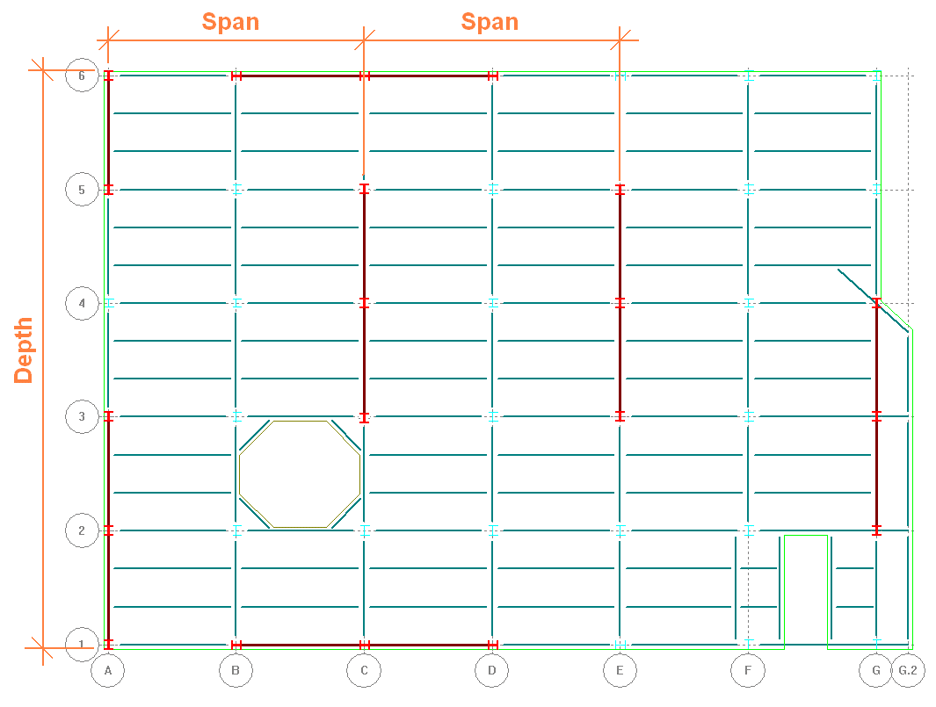

“Đĩa bằng tấm bê tông hoặc bằng tấm lợp kim loại được lấp bê tông với tỉ số khoảng cách giữa các khung so với độ sâu không quá 3 ở các công trình không có không đều ngang được phép được lý tưởng hóa là cứng.” Tấm bê tông và tấm composite được công nhận là rất cứng. Tỷ lệ giữa khoảng cách giữa các khung (“khoảng cách”) và chiều rộng của đĩa (“độ sâu”) không phải là tỷ lệ giữa chiều rộng của tấm bê tông mà là khoảng cách giữa các khung và chiều rộng của đĩa. Nếu đĩa là dài và hẹp, nó không thể được coi là một đĩa cứng.

Horizontal Irregularities được định nghĩa trong Bảng 12.3-1 của ASCE 7-16. Tôi có thể viết một bài viết chỉ để thảo luận về chúng (có lẽ tôi sẽ làm vậy).
IBC cung cấp một định nghĩa linh hoạt hơn về màng cứng. Trong Phần 1604.4 của IBC 2018, nó nói:
“Một màng cứng để phân phối lực cắt và mô-men xoắn của tầng khi biến dạng ngang của màng cứng nhỏ hơn hoặc bằng hai lần giãn nở trung bình của tầng.” Lưu ý rằng định nghĩa này tương tự nhưng ngược lại so với định nghĩa của ASCE 7 về Mềm. Và một lần nữa, nó yêu cầu xác định độ lệch của màng cứng, entô (theo phương pháp phân tích cơ khí) hoặc thủ công, để xác định xem liệu màng cứng có thể được mô hình hóa hay không.
Eurocode cho phép mô hình hóa một màng cứng nếu mô hình bán cứng tương ứng không tạo ra sự dịch chuyển ngang vượt quá 10% so với mô hình màng cứng. Lưu ý tại Điều 4.3.1(4) của EN 1998-1:2004+A1:2013 nói:
Trong một số chương trình phân tích, màng cứng được mô hình hóa bằng cách người dùng xác định một nút chính và sau đó giới hạn tất cả các nút khác ở cùng một mức độ đến nút đó. Trong Hệ thống Cấu trúc RAM và một số chương trình khác, màng cứng được chỉ định bởi người dùng như một màng cứng và sau đó trong quá trình phân tích khi ma trận độ cứng được tạo ra, không có bất kỳ bậc tự do nào liên quan đến màng cứng được bao gồm.
