Phần mềm Solid Edge CAE là phần mềm phân tích CAE mạnh mẽ nhất được Siemens tích hợp vào Solid Edge, tương tự như phần mềm NX Simcenter.
Phần mềm Solid Edge tích hợp tính năng phân tích phần tử hữu hạn
Phần mềm Solid Edge® Simulation của hãng Siemens là một công cụ
phân tích theo phương pháp phần tử hữu hạn (FEA). Nó dễ sử dụng
và được tích hợp trong Solid Edge. Nó cho phép các kỹ sư thiết kế thẩm định thiết kế chi tiết máy (part) và bộ phận lắp ráp (assembly) bằng kỹ thuật số trong môi trường Solid Edge. Dựa trên công nghệ phần tử hữu hạn Simcenter Femap™ đã được kiểm chứng qua thực tiễn, Solid Edge giảm thiểu đáng kể nhu cầu về nguyên mẫu vật lý, giảm chi phí vật liệu và thử nghiệm, đồng thời giúp bạn tiết kiệm thời gian.
Lợi ích của Solid Edge Simulation - Phân tích CAE
- Đổi mới nhiều hơn bằng cách thử nghiệm với thiết kế ảo.
- Tối ưu hóa cách sử dụng vật liệu và giảm trọng lượng sản phẩm
- Giảm nhu cầu dùng nguyên mẫu vật lý đắt đỏ bằng cách kiểm tra ảo
- Đưa sản phẩm ra thị trường nhanh hơn bằng cách giảm thiểu kiểm tra vật lý
- Giảm tình huống phải thu hồi sản phẩm bằng cách tìm hiểu về khả năng thất bại của sản phẩm, trước khi nó đến tay khách hàng
- Thực hiện thiết kế lại nhanh chóng hơn với công nghệ đồng bộ
Tính năng nổi bật của Solid Edge Simulation
- Tính năng phân tích theo phương pháp phần tử hữu hạn dành cho kỹ sư thiết kế, được nhúng trong phần mềm Solid Edge.
- Tự động tạo mô hình phần tử hữu hạn, với tùy chọn cho ghi đè thủ công
- Môi trường thiết kế có hoạt động giống thực tế, với định nghĩa tải trọng và ràng buộc hoàn thiện

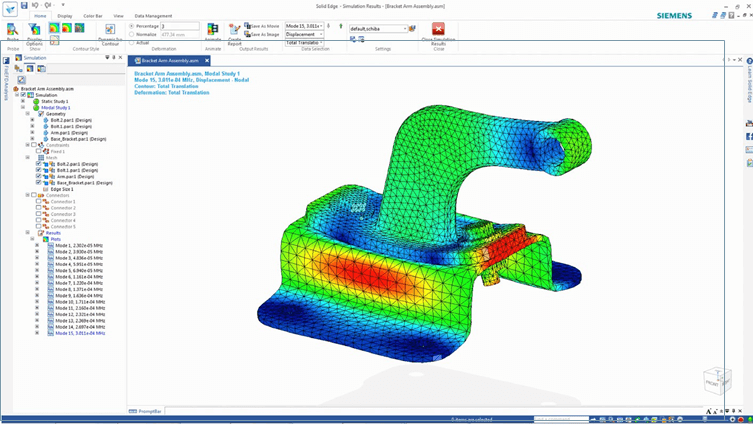

- Đánh giá thiết kế về các khía cạnh biến dạng, ứng suất, tần số cộng hưởng, oằn, truyền nhiệt và phản ứng rung
- Khả năng duy trì tải và ràng buộc trong khi thay đổi mô hình.
So sánh tính năng các phiên bản Solid Edge Simulation
| Solid Edge | Solid Edge Simulation | |
Premium | Standard | Advanced | |
Simulation Modeling and Results Evaluation | X | X | X |
Linear Static | X | X | X |
Advanced Motion | X | X | X |
Optimization (Shape/Parameters) | X | X | X |
Normal Modes |
| X | X |
Buckling |
| X | X |
Heat Transfer – Steady State |
|
| X |
Heat Transfer – Transient |
|
| X |
Harmonic Response |
|
| X |
