Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc

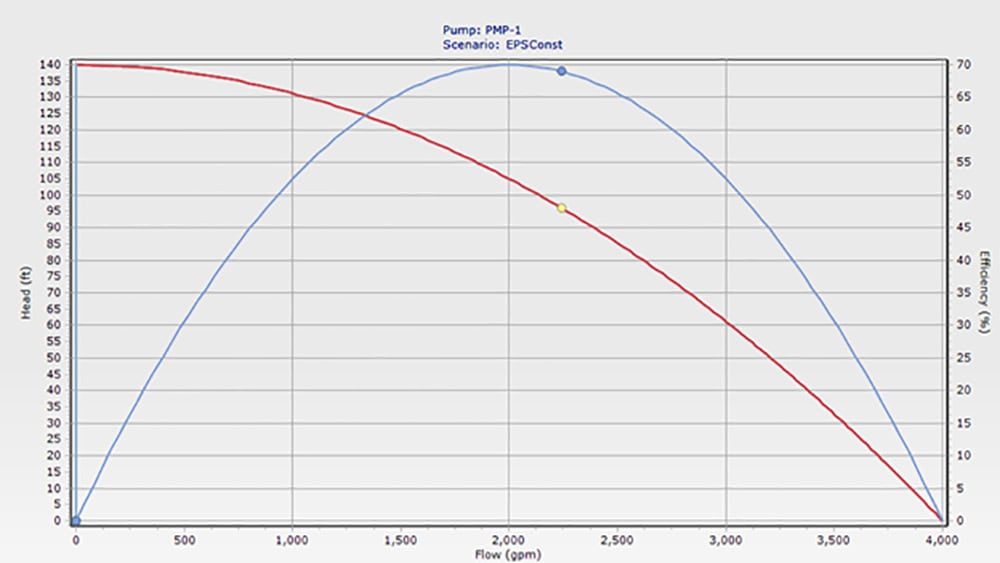

Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.

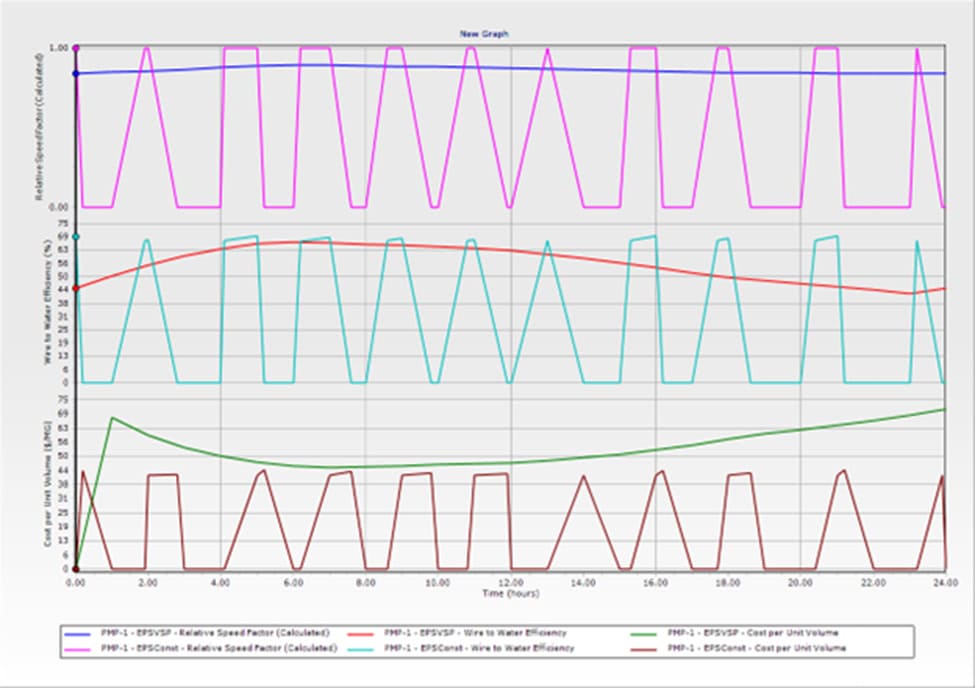

Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.

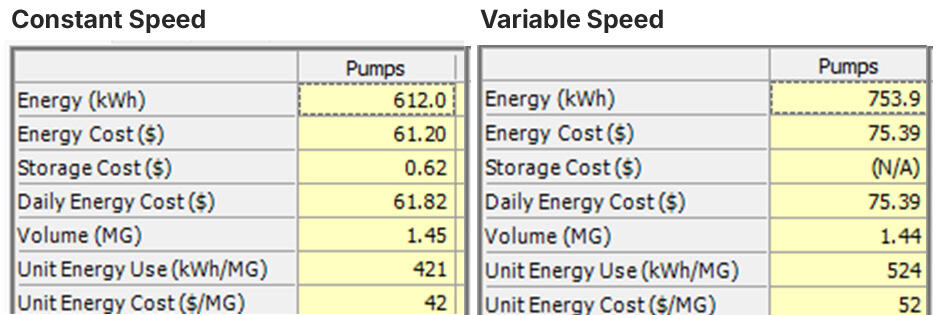

Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tính đúng, tính đủ tiết kiệm năng lượng bơm – đừng “đoán mò” theo luật tương đồng
Một kỹ sư trẻ – gọi là Jim – bước vào phòng sếp với vẻ mặt đầy tự tin: “Anh chuẩn bị khen thưởng em đi là vừa, em vừa nghĩ ra giải pháp tiết kiệm điện cực khủng cho trạm bơm mới!” Câu chuyện tưởng như quen thuộc với nhiều anh em hạ tầng: một bên là kỹ sư trẻ ham cái mới, một bên là quản lý giàu kinh nghiệm, đã va chạm đủ với các hệ thống bơm, biến tần, đường ống ngoài thực tế.
Đằng sau câu chuyện hài hước ấy là một bài học rất thật: giảm tốc độ bơm không phải lúc nào cũng tiết kiệm, bơm chạy thế nào còn phụ thuộc vào hệ thống và kịch bản vận hành, và chỉ có mô phỏng thủy lực – năng lượng bài bản mới cho bạn câu trả lời chính xác về chi phí. Nếu bạn từng bị “mê hoặc” bởi những lời chào hàng VFD (biến tần) hoặc những tính toán năng lượng quá đẹp trên giấy, bài viết này là dành cho bạn.
Câu chuyện Jim – Dan và bài học về “luật tương đồng bơm”
Jim vừa nói chuyện với một salesman bán biến tần điều tốc (VFD). Người bán hàng khẳng định: chỉ cần lắp VFD cho bơm ở trạm mới, đơn vị sẽ tiết kiệm được một lượng điện khổng lồ. Tự tin với kiến thức sách vở, Jim vào phòng Dan – quản lý của mình – và tuyên bố sẽ “cứu” hóa đơn tiền điện của nhà máy nước.
Dan nghe xong chỉ nhẹ nhàng hỏi: “Giải thích xem vì sao em nghĩ mình xứng đáng nhận thưởng? Hay chỉ vì tính cách dễ thương của em?” – vừa đùa vừa thử xem Jim đã hiểu tới đâu.
Jim bắt đầu thao thao bất tuyệt về luật tương đồng bơm (pump affinity laws), vốn chỉ ra mối quan hệ giữa tốc độ quay, lưu lượng, cột áp và công suất. Theo anh, công suất tỉ lệ với lập phương của tốc độ, nên giảm tốc độ thì công suất sẽ giảm theo rất mạnh.
Anh viết ra “công thức vàng”:
P(giảm) = (Tốc độ giảm / Tốc độ định mức)3 × P(đầy tải)
Jim minh họa: “Nếu ta có bơm 50 HP chạy ở 1170 vòng/phút, giảm xuống 930 vòng/phút, thì sẽ là:
25 HP = (930/1170)3 × 50
Giảm xuống còn 80% tốc độ thì công suất chỉ còn khoảng một nửa. Quá tuyệt cho việc tiết kiệm điện!”
Đến đây, nhiều kỹ sư trẻ ngoài thực tế cũng thường dừng lại, tin vào kết quả lý tưởng này. Nhưng Dan thì không.
Tại sao chỉ dựa vào luật tương đồng là chưa đủ?
Dan lắc đầu và hỏi lại: “Em học kỹ thuật ở đâu vậy, trong hộp kẹo hay sao? Em đã kiểm tra đường đặc tính bơm chưa? Em đang có trong tay phần mềm mô phỏng thủy lực cấp nước hàng đầu thế giới – thay vì dùng nó, em lại tính tay như thời đồ đá.”
Thông điệp của Dan rất rõ với bất kỳ ai làm trong ngành hạ tầng nước: công thức lý thuyết chỉ là một phần câu chuyện. Thực tế vận hành còn phụ thuộc vào:
- Đường đặc tính bơm và hiệu suất theo lưu lượng
- Đường đặc tính mạng lưới ống và cao độ
- Kịch bản vận hành theo giờ trong ngày, ngày trong tuần, mùa, năm tương lai
- Các điều kiện tắt/mở, điều khiển mức bể, áp lực, v.v.
Không mô phỏng, bạn rất dễ “ảo tưởng” về mức tiết kiệm. Dan kéo Jim lại bên cạnh, mở mô hình của đơn vị lên và bắt đầu cho thấy câu chuyện thật sự diễn ra thế nào trong cả một ngày vận hành.
Dùng mô phỏng để nhìn bơm chạy ở nhiều tốc độ khác nhau
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tính đúng, tính đủ tiết kiệm năng lượng bơm – đừng “đoán mò” theo luật tương đồng
Một kỹ sư trẻ – gọi là Jim – bước vào phòng sếp với vẻ mặt đầy tự tin: “Anh chuẩn bị khen thưởng em đi là vừa, em vừa nghĩ ra giải pháp tiết kiệm điện cực khủng cho trạm bơm mới!” Câu chuyện tưởng như quen thuộc với nhiều anh em hạ tầng: một bên là kỹ sư trẻ ham cái mới, một bên là quản lý giàu kinh nghiệm, đã va chạm đủ với các hệ thống bơm, biến tần, đường ống ngoài thực tế.
Đằng sau câu chuyện hài hước ấy là một bài học rất thật: giảm tốc độ bơm không phải lúc nào cũng tiết kiệm, bơm chạy thế nào còn phụ thuộc vào hệ thống và kịch bản vận hành, và chỉ có mô phỏng thủy lực – năng lượng bài bản mới cho bạn câu trả lời chính xác về chi phí. Nếu bạn từng bị “mê hoặc” bởi những lời chào hàng VFD (biến tần) hoặc những tính toán năng lượng quá đẹp trên giấy, bài viết này là dành cho bạn.
Câu chuyện Jim – Dan và bài học về “luật tương đồng bơm”
Jim vừa nói chuyện với một salesman bán biến tần điều tốc (VFD). Người bán hàng khẳng định: chỉ cần lắp VFD cho bơm ở trạm mới, đơn vị sẽ tiết kiệm được một lượng điện khổng lồ. Tự tin với kiến thức sách vở, Jim vào phòng Dan – quản lý của mình – và tuyên bố sẽ “cứu” hóa đơn tiền điện của nhà máy nước.
Dan nghe xong chỉ nhẹ nhàng hỏi: “Giải thích xem vì sao em nghĩ mình xứng đáng nhận thưởng? Hay chỉ vì tính cách dễ thương của em?” – vừa đùa vừa thử xem Jim đã hiểu tới đâu.
Jim bắt đầu thao thao bất tuyệt về luật tương đồng bơm (pump affinity laws), vốn chỉ ra mối quan hệ giữa tốc độ quay, lưu lượng, cột áp và công suất. Theo anh, công suất tỉ lệ với lập phương của tốc độ, nên giảm tốc độ thì công suất sẽ giảm theo rất mạnh.
Anh viết ra “công thức vàng”:
P(giảm) = (Tốc độ giảm / Tốc độ định mức)3 × P(đầy tải)
Jim minh họa: “Nếu ta có bơm 50 HP chạy ở 1170 vòng/phút, giảm xuống 930 vòng/phút, thì sẽ là:
25 HP = (930/1170)3 × 50
Giảm xuống còn 80% tốc độ thì công suất chỉ còn khoảng một nửa. Quá tuyệt cho việc tiết kiệm điện!”
Đến đây, nhiều kỹ sư trẻ ngoài thực tế cũng thường dừng lại, tin vào kết quả lý tưởng này. Nhưng Dan thì không.
Tại sao chỉ dựa vào luật tương đồng là chưa đủ?
Dan lắc đầu và hỏi lại: “Em học kỹ thuật ở đâu vậy, trong hộp kẹo hay sao? Em đã kiểm tra đường đặc tính bơm chưa? Em đang có trong tay phần mềm mô phỏng thủy lực cấp nước hàng đầu thế giới – thay vì dùng nó, em lại tính tay như thời đồ đá.”
Thông điệp của Dan rất rõ với bất kỳ ai làm trong ngành hạ tầng nước: công thức lý thuyết chỉ là một phần câu chuyện. Thực tế vận hành còn phụ thuộc vào:
- Đường đặc tính bơm và hiệu suất theo lưu lượng
- Đường đặc tính mạng lưới ống và cao độ
- Kịch bản vận hành theo giờ trong ngày, ngày trong tuần, mùa, năm tương lai
- Các điều kiện tắt/mở, điều khiển mức bể, áp lực, v.v.
Không mô phỏng, bạn rất dễ “ảo tưởng” về mức tiết kiệm. Dan kéo Jim lại bên cạnh, mở mô hình của đơn vị lên và bắt đầu cho thấy câu chuyện thật sự diễn ra thế nào trong cả một ngày vận hành.
Dùng mô phỏng để nhìn bơm chạy ở nhiều tốc độ khác nhau
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tính đúng, tính đủ tiết kiệm năng lượng bơm – đừng “đoán mò” theo luật tương đồng
Một kỹ sư trẻ – gọi là Jim – bước vào phòng sếp với vẻ mặt đầy tự tin: “Anh chuẩn bị khen thưởng em đi là vừa, em vừa nghĩ ra giải pháp tiết kiệm điện cực khủng cho trạm bơm mới!” Câu chuyện tưởng như quen thuộc với nhiều anh em hạ tầng: một bên là kỹ sư trẻ ham cái mới, một bên là quản lý giàu kinh nghiệm, đã va chạm đủ với các hệ thống bơm, biến tần, đường ống ngoài thực tế.
Đằng sau câu chuyện hài hước ấy là một bài học rất thật: giảm tốc độ bơm không phải lúc nào cũng tiết kiệm, bơm chạy thế nào còn phụ thuộc vào hệ thống và kịch bản vận hành, và chỉ có mô phỏng thủy lực – năng lượng bài bản mới cho bạn câu trả lời chính xác về chi phí. Nếu bạn từng bị “mê hoặc” bởi những lời chào hàng VFD (biến tần) hoặc những tính toán năng lượng quá đẹp trên giấy, bài viết này là dành cho bạn.
Câu chuyện Jim – Dan và bài học về “luật tương đồng bơm”
Jim vừa nói chuyện với một salesman bán biến tần điều tốc (VFD). Người bán hàng khẳng định: chỉ cần lắp VFD cho bơm ở trạm mới, đơn vị sẽ tiết kiệm được một lượng điện khổng lồ. Tự tin với kiến thức sách vở, Jim vào phòng Dan – quản lý của mình – và tuyên bố sẽ “cứu” hóa đơn tiền điện của nhà máy nước.
Dan nghe xong chỉ nhẹ nhàng hỏi: “Giải thích xem vì sao em nghĩ mình xứng đáng nhận thưởng? Hay chỉ vì tính cách dễ thương của em?” – vừa đùa vừa thử xem Jim đã hiểu tới đâu.
Jim bắt đầu thao thao bất tuyệt về luật tương đồng bơm (pump affinity laws), vốn chỉ ra mối quan hệ giữa tốc độ quay, lưu lượng, cột áp và công suất. Theo anh, công suất tỉ lệ với lập phương của tốc độ, nên giảm tốc độ thì công suất sẽ giảm theo rất mạnh.
Anh viết ra “công thức vàng”:
P(giảm) = (Tốc độ giảm / Tốc độ định mức)3 × P(đầy tải)
Jim minh họa: “Nếu ta có bơm 50 HP chạy ở 1170 vòng/phút, giảm xuống 930 vòng/phút, thì sẽ là:
25 HP = (930/1170)3 × 50
Giảm xuống còn 80% tốc độ thì công suất chỉ còn khoảng một nửa. Quá tuyệt cho việc tiết kiệm điện!”
Đến đây, nhiều kỹ sư trẻ ngoài thực tế cũng thường dừng lại, tin vào kết quả lý tưởng này. Nhưng Dan thì không.
Tại sao chỉ dựa vào luật tương đồng là chưa đủ?
Dan lắc đầu và hỏi lại: “Em học kỹ thuật ở đâu vậy, trong hộp kẹo hay sao? Em đã kiểm tra đường đặc tính bơm chưa? Em đang có trong tay phần mềm mô phỏng thủy lực cấp nước hàng đầu thế giới – thay vì dùng nó, em lại tính tay như thời đồ đá.”
Thông điệp của Dan rất rõ với bất kỳ ai làm trong ngành hạ tầng nước: công thức lý thuyết chỉ là một phần câu chuyện. Thực tế vận hành còn phụ thuộc vào:
- Đường đặc tính bơm và hiệu suất theo lưu lượng
- Đường đặc tính mạng lưới ống và cao độ
- Kịch bản vận hành theo giờ trong ngày, ngày trong tuần, mùa, năm tương lai
- Các điều kiện tắt/mở, điều khiển mức bể, áp lực, v.v.
Không mô phỏng, bạn rất dễ “ảo tưởng” về mức tiết kiệm. Dan kéo Jim lại bên cạnh, mở mô hình của đơn vị lên và bắt đầu cho thấy câu chuyện thật sự diễn ra thế nào trong cả một ngày vận hành.
Dùng mô phỏng để nhìn bơm chạy ở nhiều tốc độ khác nhau
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
Tính đúng, tính đủ tiết kiệm năng lượng bơm – đừng “đoán mò” theo luật tương đồng
Một kỹ sư trẻ – gọi là Jim – bước vào phòng sếp với vẻ mặt đầy tự tin: “Anh chuẩn bị khen thưởng em đi là vừa, em vừa nghĩ ra giải pháp tiết kiệm điện cực khủng cho trạm bơm mới!” Câu chuyện tưởng như quen thuộc với nhiều anh em hạ tầng: một bên là kỹ sư trẻ ham cái mới, một bên là quản lý giàu kinh nghiệm, đã va chạm đủ với các hệ thống bơm, biến tần, đường ống ngoài thực tế.
Đằng sau câu chuyện hài hước ấy là một bài học rất thật: giảm tốc độ bơm không phải lúc nào cũng tiết kiệm, bơm chạy thế nào còn phụ thuộc vào hệ thống và kịch bản vận hành, và chỉ có mô phỏng thủy lực – năng lượng bài bản mới cho bạn câu trả lời chính xác về chi phí. Nếu bạn từng bị “mê hoặc” bởi những lời chào hàng VFD (biến tần) hoặc những tính toán năng lượng quá đẹp trên giấy, bài viết này là dành cho bạn.
Câu chuyện Jim – Dan và bài học về “luật tương đồng bơm”
Jim vừa nói chuyện với một salesman bán biến tần điều tốc (VFD). Người bán hàng khẳng định: chỉ cần lắp VFD cho bơm ở trạm mới, đơn vị sẽ tiết kiệm được một lượng điện khổng lồ. Tự tin với kiến thức sách vở, Jim vào phòng Dan – quản lý của mình – và tuyên bố sẽ “cứu” hóa đơn tiền điện của nhà máy nước.
Dan nghe xong chỉ nhẹ nhàng hỏi: “Giải thích xem vì sao em nghĩ mình xứng đáng nhận thưởng? Hay chỉ vì tính cách dễ thương của em?” – vừa đùa vừa thử xem Jim đã hiểu tới đâu.
Jim bắt đầu thao thao bất tuyệt về luật tương đồng bơm (pump affinity laws), vốn chỉ ra mối quan hệ giữa tốc độ quay, lưu lượng, cột áp và công suất. Theo anh, công suất tỉ lệ với lập phương của tốc độ, nên giảm tốc độ thì công suất sẽ giảm theo rất mạnh.
Anh viết ra “công thức vàng”:
P(giảm) = (Tốc độ giảm / Tốc độ định mức)3 × P(đầy tải)
Jim minh họa: “Nếu ta có bơm 50 HP chạy ở 1170 vòng/phút, giảm xuống 930 vòng/phút, thì sẽ là:
25 HP = (930/1170)3 × 50
Giảm xuống còn 80% tốc độ thì công suất chỉ còn khoảng một nửa. Quá tuyệt cho việc tiết kiệm điện!”
Đến đây, nhiều kỹ sư trẻ ngoài thực tế cũng thường dừng lại, tin vào kết quả lý tưởng này. Nhưng Dan thì không.
Tại sao chỉ dựa vào luật tương đồng là chưa đủ?
Dan lắc đầu và hỏi lại: “Em học kỹ thuật ở đâu vậy, trong hộp kẹo hay sao? Em đã kiểm tra đường đặc tính bơm chưa? Em đang có trong tay phần mềm mô phỏng thủy lực cấp nước hàng đầu thế giới – thay vì dùng nó, em lại tính tay như thời đồ đá.”
Thông điệp của Dan rất rõ với bất kỳ ai làm trong ngành hạ tầng nước: công thức lý thuyết chỉ là một phần câu chuyện. Thực tế vận hành còn phụ thuộc vào:
- Đường đặc tính bơm và hiệu suất theo lưu lượng
- Đường đặc tính mạng lưới ống và cao độ
- Kịch bản vận hành theo giờ trong ngày, ngày trong tuần, mùa, năm tương lai
- Các điều kiện tắt/mở, điều khiển mức bể, áp lực, v.v.
Không mô phỏng, bạn rất dễ “ảo tưởng” về mức tiết kiệm. Dan kéo Jim lại bên cạnh, mở mô hình của đơn vị lên và bắt đầu cho thấy câu chuyện thật sự diễn ra thế nào trong cả một ngày vận hành.
Dùng mô phỏng để nhìn bơm chạy ở nhiều tốc độ khác nhau
Dan tạo một kịch bản (scenario) mới trong mô hình: bơm chạy biến tốc, có điều khiển rõ ràng. Sau vài cú gõ số liệu, click chuột và lệnh right-click → Pump Curve, trên màn hình hiện ra bộ đường cong đặc tính bơm tại nhiều tốc độ khác nhau.
Trên đồ thị, mỗi đường cong tương ứng với một tốc độ quay. Dan chỉ cho Jim thấy:
- Bơm có thể đạt hiệu suất tối đa khoảng 70% ở một dải lưu lượng nhất định.
- Nhưng khi bơm chạy ở một số tốc độ và lưu lượng khác nhau trong ngày, hiệu suất thực tế chỉ khoảng 63%, 60%, thậm chí 45%.
- Những điểm hoạt động này rải rác trên các đường cong – minh họa rõ bơm không phải lúc nào cũng “đứng” ở điểm tối ưu.
Đây là điều mà phần đông anh em đều biết về mặt lý thuyết nhưng dễ bỏ qua khi nghe những lời quảng cáo “giảm tốc là tiết kiệm”: giảm tốc độ kéo theo thay đổi điểm làm việc, hiệu suất của bơm và toàn hệ thống cũng thay đổi, không chỉ đơn giản giảm công suất theo lập phương.
So sánh công bằng: bơm tốc độ cố định “đấu” với bơm biến tốc
Tiếp theo, Dan chuyển sang kịch bản bơm tốc độ cố định. Một bộ đường cong khác xuất hiện trên màn hình.
Trong kịch bản này:
- Bơm chạy ở một tốc độ không đổi, nhưng ở đúng vùng hiệu suất cao, khoảng 69%.
- Khi đã bơm đủ thể tích/bảo đảm điều kiện vận hành, bơm tắt hẳn.
Dan chốt một câu mà bất cứ vận hành viên nào cũng thấm: “Tốc độ tiết kiệm nhất của bơm là… tắt (Off). Nếu ngay từ đầu ta chọn đúng bơm phù hợp với hệ thống, thì khi nó chạy, nó sẽ chạy rất hiệu quả. Phần còn lại là tối ưu thời gian bật/tắt và kịch bản vận hành.”
So với bơm biến tốc, bơm chạy tốc độ cố định không “ôm” việc liên tục, mà chỉ chạy khi cần, với hiệu suất ổn định và cao. Ý tưởng “cho bơm chạy chậm chậm cả ngày” nghe có vẻ hay nhưng không chắc đã rẻ.
Nhìn cả ngày vận hành: ba đồ thị nói lên tất cả
Jim tò mò: “Nhìn từng điểm thế này thì hay, nhưng cả một ngày vận hành thì sao?” Dan liền mở biểu đồ chuỗi thời gian (time series) cho cùng một bơm, ở hai chế độ: biến tốc và tốc độ cố định.
Dan chọn 3 đại lượng để so sánh:
- Hệ số tốc độ tương đối (relative speed): tốc độ thực / tốc độ định mức
- Hiệu suất dây đến nước (wire-to-water efficiency): từ điện vào động cơ đến năng lượng hữu ích trong nước
- Chi phí cho mỗi triệu gallon bơm (hoặc m³, tùy đơn vị bạn dùng)
Ba đồ thị “kể lại” câu chuyện rất rõ:
- Đồ thị trên cùng – tốc độ
Đường màu xanh thể hiện tốc độ biến thiên khi dùng VFD – lên xuống liên tục để đáp ứng điều khiển. Đường màu tím thể hiện trạng thái của bơm tốc độ cố định: hoặc On (chạy với 100% tốc độ), hoặc Off (0), không lưng chừng. - Đồ thị giữa – hiệu suất dây đến nước
Đường màu cyan (bơm tốc độ cố định) cho thấy khi nó chạy, hiệu suất luôn ở vùng cao và ổn định. Đường màu đỏ (bơm biến tốc) dao động và thường thấp hơn – nhất là khi chạy ở chế độ tải thấp. - Đồ thị dưới cùng – chi phí năng lượng trên mỗi đơn vị thể tích bơm
Đây là đồ thị “chốt hạ”: chi phí tổng thể trong ngày đối với bơm tốc độ cố định thấp hơn so với bơm biến tốc, mặc dù trên lý thuyết, giảm tốc sẽ giảm công suất tức thời.
Hay nói cách khác: nếu chỉ nhìn công suất tại một điểm làm việc sẽ rất dễ ngộ nhận. Phải xem cả chuỗi thời gian – hành vi bơm, hiệu suất và chi phí trong suốt 24 giờ (và nhiều kịch bản khác) mới kết luận được.
Tổng hợp năng lượng và chi phí: bảng số liệu mới là “trận chung kết”
Jim hỏi: “Nếu em chỉ muốn xem tóm tắt chi phí cho từng kịch bản thì sao?” Dan chỉ cười: “Rất đơn giản, bấm sang tab Summary.” Một bảng tổng của hai phương án hiện ra: bơm tốc độ cố định và bơm biến tốc, bao gồm điện năng tiêu thụ, chi phí, và thể tích bơm được.
Dựa trên số liệu trong bảng, Dan làm một phép nhân đơn giản dựa trên chi phí vận hành mỗi ngày: (75,39 – 62,82) × 365. Kết quả:
- Bơm tốc độ cố định tiết kiệm khoảng 4.588 USD mỗi năm so với bơm dùng VFD trong điều kiện mô phỏng này.
- Chưa kể, với phương án tốc độ cố định, đơn vị còn không phải bỏ tiền mua biến tần. Biến tần không phải là thiết bị “cho không biếu không”, chi phí đầu tư ban đầu và bảo trì cũng không hề nhỏ.
Nếu quy đổi về vòng đời 10–20 năm của trạm bơm, con số này nhanh chóng trở thành hàng chục, thậm chí hàng trăm nghìn USD. Và đó mới là giá trị của việc ra quyết định dựa trên mô phỏng và phân tích vòng đời, chứ không chỉ dựa vào bảng tra và vài phép tính tay.
Có nên “cạch mặt” biến tần (VFD)? – Không hề!
Sau khi xem các đồ thị và bảng chi phí, Jim buột miệng: “Vậy là em không nên dùng bơm biến tốc nữa à?” Dan nhăn mặt: “Không phải vậy. Có rất nhiều trường hợp VFD là lựa chọn tuyệt vời.”
Những tình huống điển hình mà biến tần mang lại giá trị lớn gồm:
- Hệ thống có biến thiên lưu lượng lớn trong ngày, cần điều chỉnh êm và liên tục.
- Cần duy trì áp lực ổn định ở vùng tiêu thụ xa, tránh dao động áp lực và sốc nước.
- Yêu cầu giảm va đập thủy lực khi khởi động/dừng bơm so với khởi động trực tiếp.
- Hệ thống nhiều bơm hoạt động linh hoạt theo chế độ luân phiên – phối hợp bơm và VFD giúp tối ưu hơn nữa.
Điểm mấu chốt mà Dan muốn nhấn mạnh với Jim (và với bất kỳ kỹ sư hệ thống nước nào):
- Không nên “thần thánh hóa” VFD, nhưng cũng đừng “tẩy chay” VFD.
- Bắt buộc phải phân tích chi tiết chi phí vòng đời (life cycle cost), bao gồm năng lượng, đầu tư thiết bị, bảo trì, độ tin cậy, rủi ro sự cố…
- Mô phỏng bằng phần mềm thủy lực là công cụ không thể thiếu để làm việc đó một cách bài bản.
Đừng chỉ chạy một kịch bản – hãy phân tích cả vòng đời vận hành
Sau khi hoàn thành một mô phỏng cho “ngày trung bình”, Dan vẫn chưa dừng lại. Ông nói với Jim: “Chạy một kịch bản cho ngày trung bình chỉ là khởi đầu. Em còn phải xem:
- Ngày cực đại (max day) – nhu cầu cao nhất trong năm
- Các ngày khác nhau trong tuần – ví dụ cuối tuần vs ngày thường
- Các năm tương lai – khi dân số tăng, mở rộng khu công nghiệp, thay đổi mô hình tiêu thụ nước
Trước kia, Dan phải tính tay rất nhiều, buộc phải giả định đơn giản hóa vì sức người có hạn. Ngày nay, với các công cụ mô phỏng hiện đại và quản lý kịch bản (scenario management), kỹ sư có thể:
- Tạo nhiều kịch bản khác nhau từ một mô hình cơ sở
- Thay đổi cấu hình bơm, chế độ điều khiển, biểu đồ nhu cầu… trong từng kịch bản
- So sánh nhanh kết quả về áp lực, lưu lượng, năng lượng, chi phí
Kết quả là quyết định lựa chọn thiết kế và thiết bị bơm trở nên chắc chắn hơn rất nhiều, có số liệu chứng minh, dễ thuyết phục lãnh đạo và chủ đầu tư – thay vì chỉ dựa vào “cảm giác” hay lời tư vấn từ nhà cung cấp thiết bị.
“Nhu cầu ký sinh” của VFD – nhiệt và tổn thất ẩn sau sự tiện lợi
Jim tưởng rằng mình đã “vỡ lòng” xong về biến tần thì Dan lại hỏi tiếp: “Em đã nghe đến parasitic energy demand – phụ tải năng lượng ký sinh của VFD chưa?”
Biến tần điều tốc hoạt động bằng cách cắt nhỏ dạng sóng sin của dòng điện, rồi ghép lại thành dạng sóng mới ở tần số (và do đó là tốc độ) mong muốn. Công nghệ này rất ấn tượng, nhưng bất kỳ thiết bị điện tử công suất nào cũng có tổn thất bên trong.
Điều này dẫn đến:
- Ở tốc độ danh định, tổn thất của VFD tương đối nhỏ so với công suất truyền qua.
- Khi giảm tốc độ, một phần tỷ lệ năng lượng lại bị tiêu tán dưới dạng nhiệt trong bản thân biến tần – phụ tải ký sinh tăng tỷ lệ.
- Nếu bạn từng đứng gần một tủ biến tần đang chạy, bạn sẽ cảm nhận rất rõ sức nóng tỏa ra – đó chính là năng lượng bị lãng phí.
Tức là, không chỉ bơm có đường hiệu suất của nó, mà cả hệ thống bơm + động cơ + VFD + mạng lưới ống mới là thứ bạn cần đánh giá. Chỉ chạy VFD chậm lại không đảm bảo tổng thể hệ thống sẽ dùng ít điện hơn.
Bài học cho kỹ sư và đơn vị vận hành hệ thống nước
Câu chuyện kết thúc bằng một khoảnh khắc rất đời thường trong môi trường kỹ sư hạ tầng. Jim bối rối xin lỗi vì “làm mất thời gian” của sếp. Dan chỉ cười: “Đây là một khoảnh khắc đáng để dạy và học, cả hai chúng ta đều được lợi. Để anh mời em ly cà phê, anh kể cho nghe vài câu chuyện về những con bơm anh từng ‘quen biết’ và quý mến.”
Jim đáp lại: “Em sẵn sàng nghe chuyện, nhưng xin kiếu cà phê ở phòng nghỉ – nó có vị như bùn hoạt tính vậy.” Dan bật cười: “Thế làm sao em biết bùn hoạt tính có vị gì?” Câu thoại vui khép lại, nhưng bài học thì rất nghiêm túc:
- Đừng vội tin vào các con số “tiết kiệm điện khổng lồ” nếu chúng chỉ dựa trên công thức đơn giản.
- Bơm chỉ thực sự tiết kiệm khi nó được chọn đúng, chạy đúng, và được đánh giá dưới nhiều kịch bản vận hành.
- Công cụ mô phỏng đáng tin cậy là đồng minh quan trọng của kỹ sư nước, từ giai đoạn thiết kế tới vận hành tối ưu.
Đối với anh em làm trong ngành hạ tầng – cấp nước, xử lý nước thải, hệ thống công nghiệp – câu chuyện Jim và Dan là lời nhắc nhẹ: hãy để số liệu, mô hình và phân tích vòng đời dẫn dắt quyết định, chứ không phải cảm tính hay lời quảng cáo. Khi làm đúng ngay từ đầu, hệ thống của bạn sẽ tiết kiệm năng lượng, giảm chi phí và vận hành ổn định trong nhiều năm.
Nếu bạn đang vận hành hoặc thiết kế trạm bơm, mạng lưới cấp nước hay hệ thống xử lý, đừng để các quyết định về bơm và biến tần chỉ dựa trên cảm tính hoặc lời chào hàng một chiều. Mỗi phần trăm hiệu suất và mỗi kWh tiết kiệm được hôm nay sẽ nhân lên thành khoản chi phí khổng lồ trong suốt vòng đời công trình. Hãy để đội ngũ kỹ sư và chuyên gia mô phỏng hỗ trợ bạn xây dựng kịch bản vận hành, so sánh phương án và tối ưu chi phí năng lượng một cách bài bản. Nhấp vào đây để nhận tư vấn và báo giá chi tiết: https://micad.vn/bao-gia/.
