[Cập Nhật] Demo tính năng NESTING 2D trong Solid Edge 2020

Bài viết này demo về tính năng 2D Nesting trong Solid Edge, cho phép bạn tối ưu hóa các kiểu cắt – tiết kiệm thời gian và chi phí vật liệu. Với Solid Edge 2D Nesting, tạo ra bố cục tối ưu hóa cho việc cắt hai chiều vật liệu chế tạo, bao gồm kim loại tấm, nhựa, gỗ, vải và dệt may. 2D Nesting tiết kiệm thời gian và tiền bạc cho các nhà chế tạo bằng cách cho phép họ quản lý việc sử dụng vật liệu hiệu quả hơn…

Chi Tiết bản Demo

Solid Edge 2D Nesting sử dụng công cụ lồng tiên tiến và hiệu quả nhất để tạo ra bố cục tốt nhất trong lớp được tối ưu hóa để cắt hai chiều kim loại tấm, gỗ và hơn thế nữa. Những kiểu cắt lồng nhau này giúp giảm thời gian, lãng phí và chi phí khi tạo các hình dạng 2D phổ biến trong các sản phẩm.

2

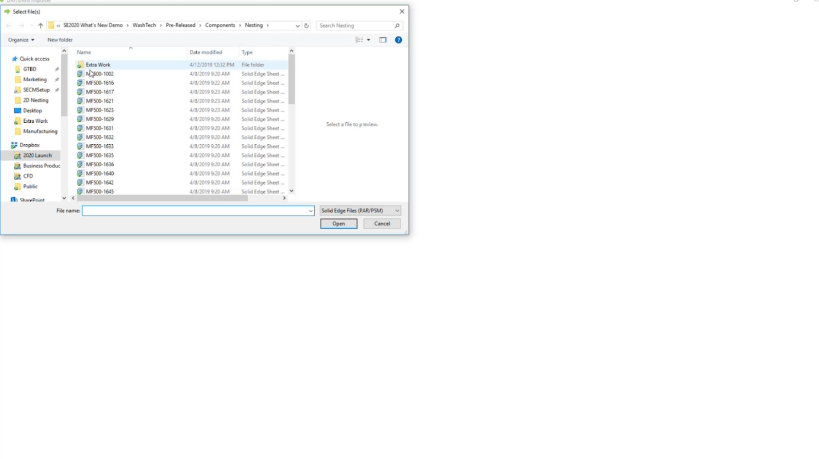

Chọn các tệp Solid Edge mà chúng ta muốn lồng, dữ liệu mẫu phẳng được tự động trích xuất để tăng tốc độ năng suất. Khi các bộ phận đã được chọn, chú giải bên trái sẽ xác định các hình dạng với các vấn đề tiềm ẩn cần được nghiên cứu thêm. Ở đây, nhà điều hành có thể đưa ra quyết định sáng suốt về việc có thể thực hiện cắt giảm hay không, nếu cần thiết kế lại phần đó

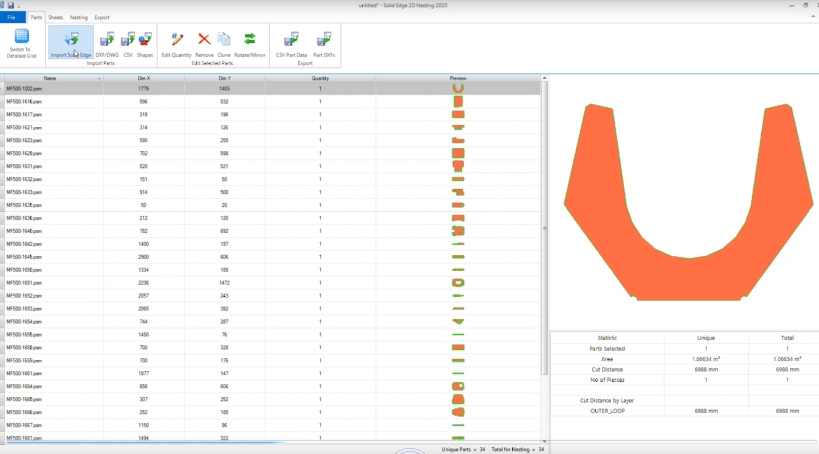

Sau khi thực hiện các phần có thể được gửi để lồng ghép. Ở giai đoạn này các tập tin bổ sung có thể được thêm vào. Đây có thể là các tệp Solid Edge hoặc các định dạng tiêu chuẩn công nghiệp phổ biến khác như dwg hoặc dxf.

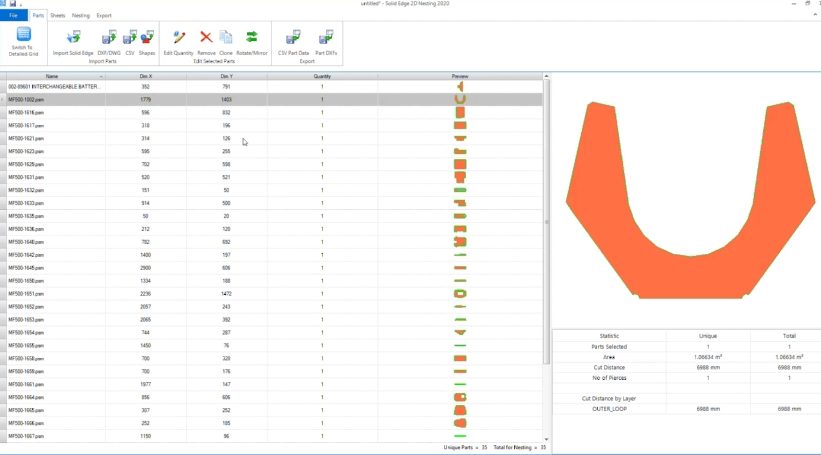

Kiểm tra sơ bộ về kích thước bộ phận có thể được thực hiện trong danh sách công việc để đảm bảo chúng phù hợp với các ràng buộc của công cụ máy móc đang sử dụng. Ngoài ra, số lượng của các bộ phận có thể dễ dàng điều chỉnh. Tất cả với phản hồi trực quan tuyệt vời về những gì đang được lựa chọn.

Sau khi hoàn thành, kích thước tấm có thể được chọn, nhiều tấm kích thước khác nhau thậm chí có thể được chọn để làm cho quá trình lồng hiệu quả hơn. Quá trình lồng ghép có thể được bắt đầu

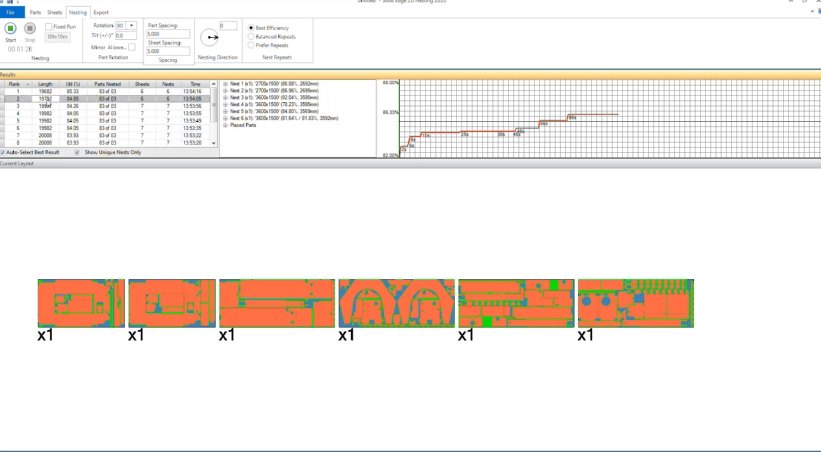

Khi quá trình này chạy, Solid Edge 2D Nesting sẽ liên tục cải tiến, tìm kiếm sự kết hợp hoàn hảo của kích thước tấm để giảm sự hao mòn. Ở đây khả năng sử dụng các kích thước tấm khác nhau cùng một lúc là một lợi thế.

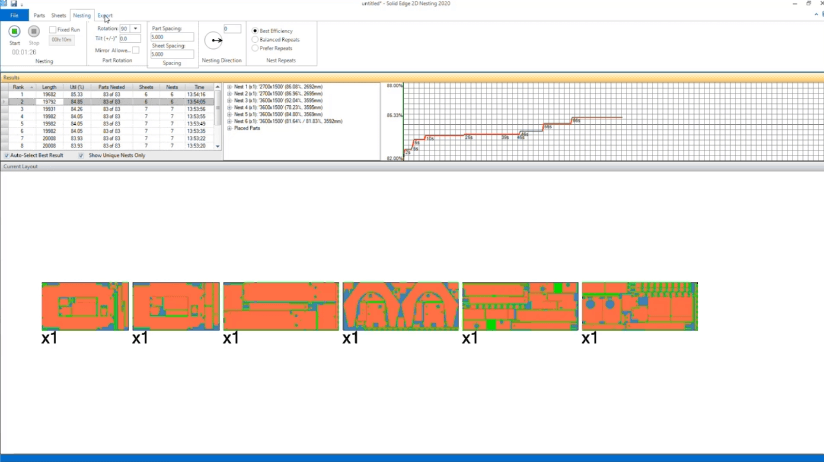

Các kết quả có thể được xem xét sau khi quá trình lồng hoàn tất. Ở đây, lồng hiệu quả nhất có thể được chọn dựa trên việc sử dụng bảng hoặc việc lồng ghép nào dẫn đến lượng vật liệu còn sót lại nhỏ nhất.

Exporting để sản xuất nhanh chóng và dễ dàng, sử dụng các định dạng tiêu chuẩn công nghiệp. Các lồng cũng có thể được gửi đến Solid Edge để có thể tạo các bản vẽ hoặc báo cáo bổ sung. Hoặc các đường chạy dao được tạo trong Solid Edge CAM Pro.

2D Nesting liền khối. Một động cơ lồng tiên tiến và hiệu quả giúp tiết kiệm thời gian và chi phí vật liệu quý giá của nhà sản xuất.
