Cấu Hình Của Màng Chắn Linh Hoạt

Đặc điểm và Mô hình hóa của Màng chắn linh hoạt

Phần 12.3.1.1 trong ASCE 7-16 mô tả các cấu hình mà trong đó màng chắn có thể được coi là linh hoạt, thường bao gồm sàn thép chưa trát hoặc bức tường gỗ trong các công trình có hệ thống chống lực chống đẩy bằng khung cột hoặc bức tường chống cắt. Xin tham khảo phần đó để biết về các cấu hình khác. Lưu ý rằng không nói rằng các màng chắn như vậy phải được coi là linh hoạt, chỉ nói rằng được phép xem xét như vậy. Hãy nhớ rằng đây là chương về yêu cầu thiết kế địa chấn; trong Chương 26 về tải trọng gió, Phần 26.2 đưa ra một định nghĩa đơn giản hơn cho “Màng chắn” cho phép xem xét nhiều cấu hình khác nhau là cứng hơn. Tuy nhiên, vì tính đơn giản, tôi khuyến nghị khi thiết kế cho cả tải trọng địa chấn và tải trọng gió, nên sử dụng cùng một định nghĩa và mô hình hóa cho màng chắn, và thông thường sẽ dựa trên định nghĩa màng chắn nghiêm ngặt hơn được đưa ra cho thiết kế địa chấn.

Khi điều kiện kết cấu không thuộc danh mục mô tả trong phần 12.3.1.1 của ASCE 7-16, vẫn được phép xem xét màng chắn là linh hoạt nếu độ lệch của màng chắn lớn hơn hai lần độ lệch của khung kế bên cạnh như mô tả trong Phần 12.3.1.3. Tuy nhiên, một khó khăn với quy định này là phải xác định độ lệch của màng chắn, thông qua phân tích hoặc bằng cách thủ công.

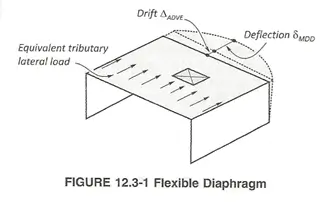

Flexible Diapragm

Như có thể thấy, ASCE 7 có định nghĩa rõ ràng về các loại màng chắn. Trong các khu vực sử dụng các Mã khác, các yêu cầu liên quan đến màng chắn trong các mã đó cần được điều tra. Một số mã chỉ có một tuyên bố tổng quát nhưng mơ hồ về việc phân tích sẽ xem xét “các yếu tố có thể được kỳ vọng một cách hợp lý”, trong đó một trong số đó là các màng chắn. Trong Eurocodes, tôi chỉ tìm thấy các tham chiếu đến màng chắn trong Eurocode 8: Thiết kế các công trình chống địa chấn. Hầu hết các tham chiếu đó đều mô tả về các màng chắn cứng, không có tham chiếu rõ ràng đến các màng chắn linh hoạt. Trong trường hợp không có định nghĩa rõ ràng trong các mã đó, các định nghĩa được đưa ra trong ASCE 7 là hợp lý.

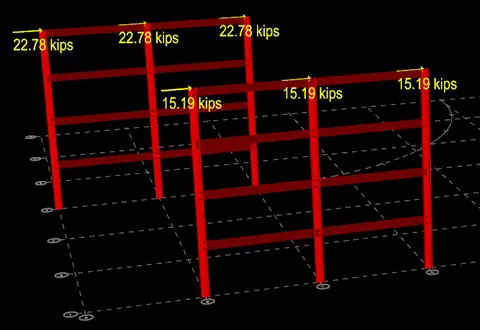

Thông thường, màng chắn mái được phân loại là linh hoạt, trong khi các màng chắn sàn được phân loại là cứng hoặc bán cứng, và có thể được phân tích như vậy. Trong phần mềm phân tích, khi xem xét một màng chắn là linh hoạt, các dầm, cột, dàn chắn và tường được mô hình hóa, nhưng không có yếu tố nào được mô hình hóa để đại diện cho màng chắn. Điều này đơn giản hóa việc mô hình hóa cấu trúc nhưng làm phức tạp việc áp dụng các tải trọng. Đối với màng chắn cứng và bán cứng, màng chắn cung cấp phương pháp phân phối lực tác động ngang cho các khung, nhưng vì không có yếu tố nào trong mô hình đại diện cho màng chắn linh hoạt, việc xác định phân phối lực tác động ngang cho các khung phải được thực hiện thủ công. Đối với lực tác động địa chấn, thường dựa trên cơ sở diện tích phụ thuộc, và đối với lực tác động gió, dựa trên cơ sở tiếp xúc phụ thuộc. Đại khái, tải trọng sẽ đi theo đường ngắn nhất qua màng chắn đến các thành viên khung gần nhất.

Characteristics and Modeling of Flexible Diaphragms 1

Việc nghiên cứu khả năng của sàn thép chưa trát và khung kết cấu để xác nhận chúng có khả năng chuyển đạt các lực đó là rất quan trọng, nếu không, có thể xảy ra thiệt hại nghiêm trọng và thậm chí sự sụp đổ. Nếu cần thiết, các thành viên và kết nối nên được thiết kế như các thành phần truyền lực để dẫn lực ngang qua sàn thép chưa trát đến các khung.

Bởi vì không có các yếu tố màng chắn trong mô hình để cung cấp hệ cứng ngang cho các thành viên khung, cần phải cẩn trọng để tránh tạo ra các điều kiện không ổn định từ mặt lý thuyết. Điều này có thể xảy ra, ví dụ, nếu tất cả các cột trong một khung được neo chặt ở trục yếu; không có gì để chống lại việc các cột bị “lật” sang một bên.

Một yếu tố quan trọng nhưng không liên quan đến chủ đề là khả năng hoặc thiếu khả năng của sàn thép chưa trát để cố định phần trên của dầm. Nếu sàn quá linh hoạt đến mức được coi là một màng chắn linh hoạt, có thể thiếu độ cứng cần thiết để được coi là một hệ cứng cho phần trên nén, trong trường hợp đó, dầm nên được thiết kế dựa trên chiều dài chưa được cố định đầy đủ.
